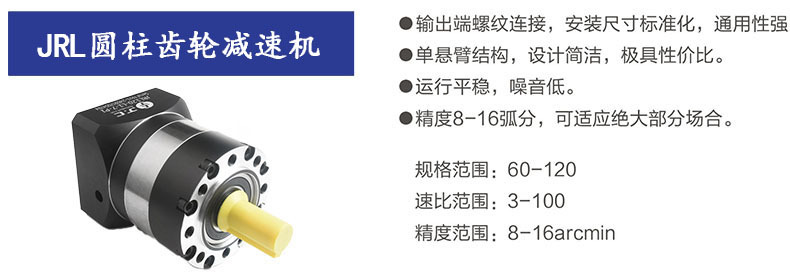

JC步進行星減速機之四大特點：1、傳動穩，2、噪音低，3、剛性高，4、背隙小
JC步進行星減速機：具有高精度、高剛性、高負載、高效率、高速比、高壽命、低慣性、低振動、低噪音、低溫升、外觀美、結構輕小、安裝方便、精確定位等特點
適用于交流伺服馬達、直流伺服馬達、步進馬達、液壓馬達的增速與減速傳動。適合于全球任何廠商所制造的驅動產品
|
JRL系列標注說明 |
||||||
|
產品系列 |
產品 規格 |
級數 |
傳動比 |
背隙 |
輸出形式 |
備注 |
|
JRL |
60 |
L1 |
5 |
P1 |
|
|
|
|
60 80 90 120 |
L1:=1級 L2:=2級 |
L1: 3 4 5 7 10
L2: 9 12 15 16 20 25 30 35 40 50 70 100 |
P1=精密間隙 P2:標注間隙 |
S1=光軸輸出 無：帶鍵輸出 |
電機制造商及規格型號?？梢灾苯犹峁┹敵鲞B接尺寸 |
更多關于步進行星減速機詳細參數和尺寸圖煩請拉倒底部或者電聯我們的客服：13925755716
| JRL系列行星減速機技術參數 | |||||||
| 技術參數 / 規格 | JRL60 | JRL80 | JRL90 | JRL120 | |||
| 最大扭矩 | Nm | 1.5倍額定扭矩 | |||||
| 緊急制動扭矩 | Nm | 2倍額定扭矩 | |||||
| 最大容許徑向力 | N | 240 | 400 | 450 | 1240 | ||
| 最大容許軸向力 | N | 220 | 420 | 430 | 1000 | ||
| 抗鈕剛性 | Nm / arcmin | 1.8 | 4.7 | 4.85 | 11 | ||
| 最大輸入轉速 | rpm | 8000 | 6000 | 6000 | 6000 | ||
| 額定輸入轉速 | rpm | 4000 | 3500 | 3500 | 3500 | ||
| 噪音 | dB | < 58 | < 60 | < 60 | < 65 | ||
| 平均壽命 | h | 20000 | |||||
| 滿載效率 | % | L1 ≥ 96% L2 ≥ 94% | |||||
| 回程間隙 | P1 | L1 | arcmin | ≤8 | ≤8 | ≤8 | ≤8 |
| L2 | arcmin | ≤12 | ≤12 | ≤12 | ≤12 | ||
| P2 | L1 | arcmin | ≤16 | ≤16 | ≤16 | ≤16 | |
| L2 | arcmin | ≤20 | ≤20 | ≤20 | ≤20 | ||
| 轉動慣量 | L1 | 3 | Kg.cm2 | 0.46 | 0.77 | 1.73 | 12.78 |
| 4 | Kg.cm2 | 0.46 | 0.77 | 1.73 | 12.78 | ||
| 5 | Kg.cm2 | 0.46 | 0.77 | 1.73 | 12.78 | ||
| 7 | Kg.cm2 | 0.41 | 0.65 | 1.42 | 11.38 | ||
| 10 | Kg.cm2 | 0.41 | 0.65 | 1.42 | 11.38 | ||
| L2 | 12 | Kg.cm2 | 0.44 | 0.72 | 1.49 | 12.18 | |
| 15 | Kg.cm2 | 0.44 | 0.72 | 1.49 | 12.18 | ||
| 20 | Kg.cm2 | 0.44 | 0.72 | 1.49 | 12.18 | ||
| 25 | Kg.cm2 | 0.44 | 0.72 | 1.49 | 12.18 | ||
| 28 | Kg.cm2 | 0.44 | 0.72 | 1.49 | 12.18 | ||
| 40 | Kg.cm2 | 0.44 | 0.72 | 1.49 | 12.18 | ||
| 50 | Kg.cm2 | 0.34 | 0.58 | 1.25 | 11.48 | ||
| 100 | Kg.cm2 | 0.34 | 0.58 | 1.25 | 11.48 | ||
| JRL系列行星減速機技術參數 | ||||||
| 技術參數 / 規格 | JRL60 | JRL80 | JRL90 | JRL120 | ||
| 速比 | ||||||
| 額定扭矩 (Nm) Tn | L1 | 3 | 27 | 50 | 96 | 161 |
| 4 | 40 | 90 | 122 | 210 | ||
| 5 | 40 | 90 | 122 | 210 | ||
| 7 | 34 | 48 | 95 | 170 | ||
| 10 | 16 | 22 | 56 | 86 | ||
| L2 | 9 | 27 | 50 | 96 | 161 | |
| 12 | 27 | 50 | 96 | 161 | ||
| 15 | 27 | 50 | ||||
| 16 | 40 | 90 | 122 | 210 | ||
| 20 | 40 | 90 | 122 | 210 | ||
| 25 | 40 | 90 | 122 | 210 | ||
| 28 | 40 | 90 | 122 | 210 | ||
| 30 | 27 | 50 | 96 | 161 | ||
| 35 | 40 | 90 | 122 | 210 | ||
| 40 | 40 | 90 | 122 | 210 | ||
| 50 | 40 | 90 | 122 | 210 | ||
| 70 | 34 | 48 | 95 | 170 | ||
| 100 | 16 | 22 | 56 | 86 | ||
| Kg | L1 | 0.93 | 2.35 | 2.35 | 6.15 | |
| L2 | 1.15 | 2.7 | 2.7 | 8 | ||
