產品詳情
產品簡介

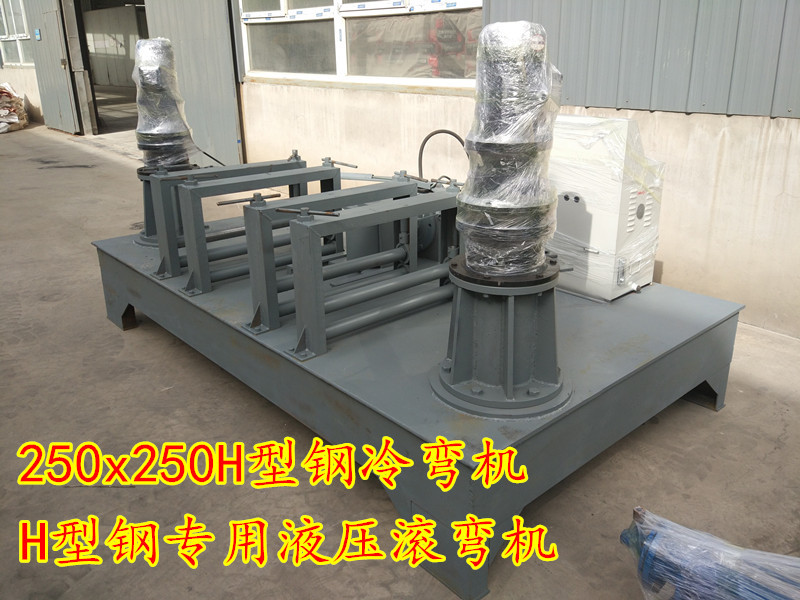

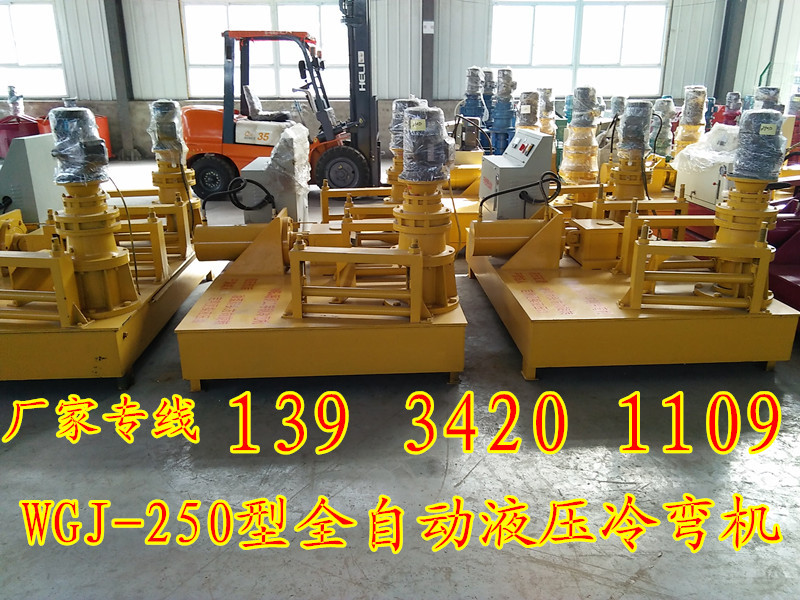

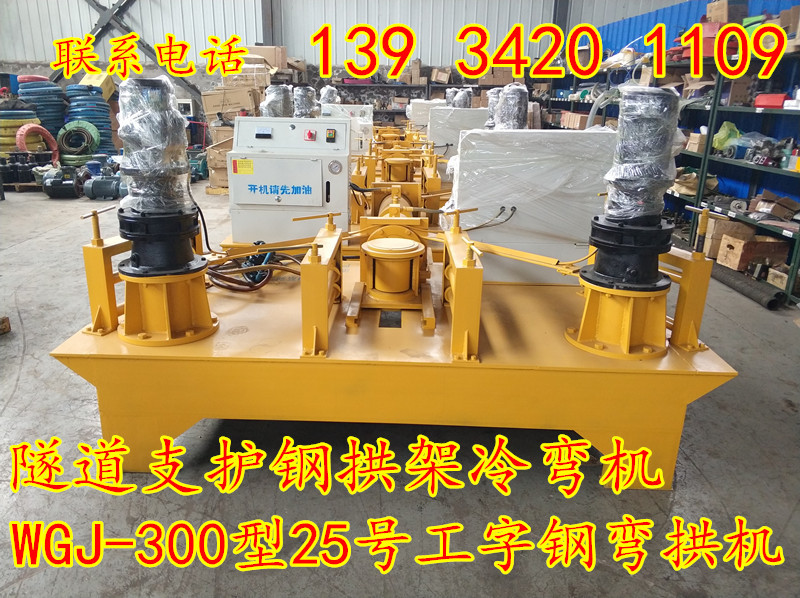

主要用于工字鋼、礦工鋼、U型鋼、C型鋼、角鋼、槽鋼、道軌、方鋼、鋼管等型鋼的拱形卷圓、變徑、定角彎曲。采用數顯編碼器編程，使液壓操縱系統定位準確，所彎型鋼一次自動成型，效率高、操作方便。廣泛應用于隧道、地鐵、水電站、地下洞室等行業施工中，是鋼拱架制造的理想設備。
主要應用于隧道，地鐵，水電站，地下洞室等工字鋼，槽鋼彎曲。
產品主要參數
|
產品型號 |
WGJ-250 |
|
總功率 |
10Kw |
|
電壓 |
380V |
|
液壓系統壓力 |
20Mpa |
|
油缸推進速度 |
1-13mm/s |
|
主驅動輪轉速 |
7r/min |
|
最小彎曲直徑 |
2M |
|
重量 |
2380kg |
|
外型尺寸（長×寬×高） |
2.5m×1.5m×1.2m |
結構
該設備由主電機、減速器、滾輪、油泵電機、齒輪油泵、溢流閥、電磁換向閥、工作油缸、頂輪及油箱等部件組成。
工作原理
（1）工作時，將所需冷彎加工的型鋼由輔助系統的門式托架推放在兩主動滾輪之間，啟動液壓系統使液壓缸推動燕尾槽和冷彎滾輪冷壓型鋼，待達到設計所需弧度時關閉液壓系統，啟動機械傳動系統， 使主動滾輪轉動并依靠摩擦力帶動型鋼平穩緩慢前行，從而實現連續冷彎作業。
（2）冷彎結束時，關閉機械傳動系統 ， 同時啟動液壓系統 ， 使液壓缸收回。將冷彎型鋼放置在輔助系統 的門式托架上即可。這種冷彎作業， 保證了材質的強度， 提高了支護鋼拱架的質量，極大地提高了工效，操作簡單、明了。冷彎機與壓床相比，具有良好的工作性能。
