1 產品執行標準
產品執行MT818.5-2009 《煤礦用電纜 第5部分：額定電壓0.66/1.14kV及以下移動軟電纜》。
2 產品的型號名稱和用途
產品的型號名稱和用途見表1的規定。
表1
型號
名稱
用途
MY-0.38/0.66
煤礦用移動橡套軟電纜
額定電壓0.38/0.66kV 各種井下移動采煤設備的電源連接
MYP-0.38/0.66
煤礦用移動屏蔽橡套軟電纜
MYP-0.66/1.14
煤礦用移動屏蔽橡套軟電纜
各種額定電壓0.66/1.14kV井下移動采煤設備的電源連接
3 型號的組成及其代表意義
第一部分
第二部分
第三部分
--
第四部分
第五部分
+
第六部分
第一部分 M—系列代號，煤礦用阻燃電纜。
第二部分 Y—表示采煤設備（移動）用。
第三部分 P—表示非金屬屏蔽。
第四部分 U0/U—額定電壓等級，單位為kV。
第五部分 動力芯數×截面—電纜主線芯數及標稱截面積，標稱截面單位為mm2。
第六部分 地線芯數×截面—電纜地線芯數及標稱截面積，標稱截面單位mm2。
第三部分和第四部分用—連接；第五部分、第六部分之間用+連接。
舉例： 煤礦用移動屏蔽橡套軟電纜 額定電壓0.66/1.14kV，動力線芯3×50、地線芯1×16 表示為： MYP-0.66/1.14 3×50+1×16 MT818.5-2009。

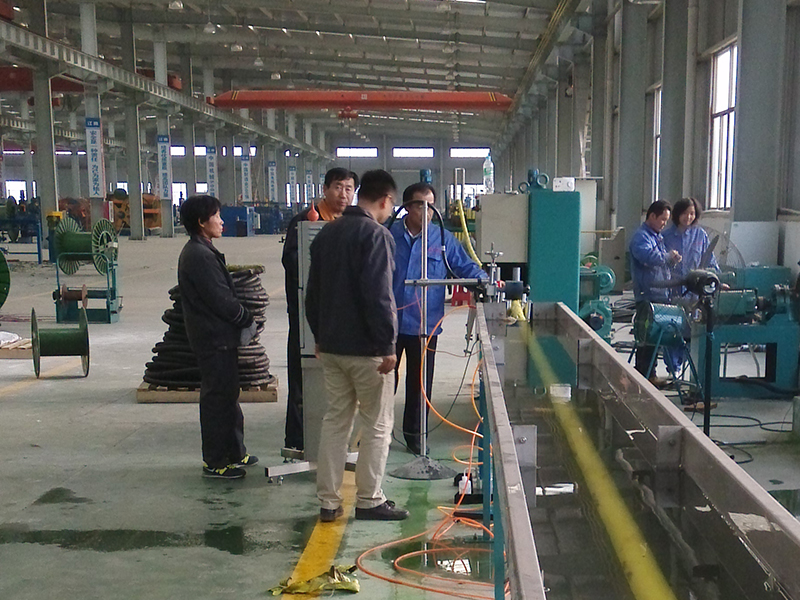

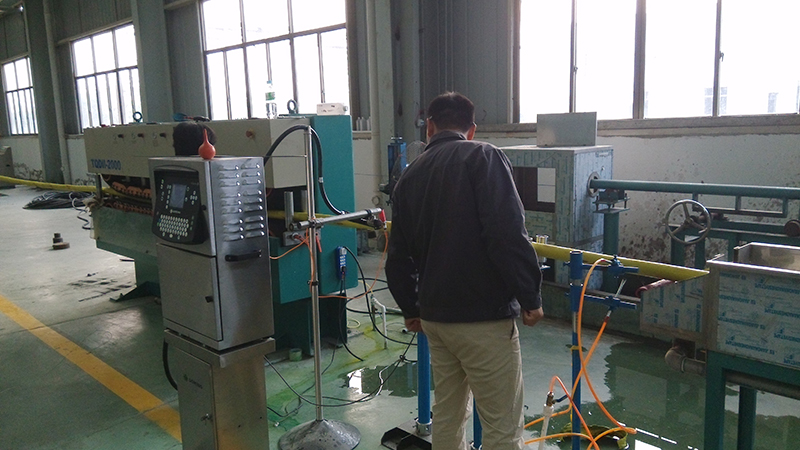

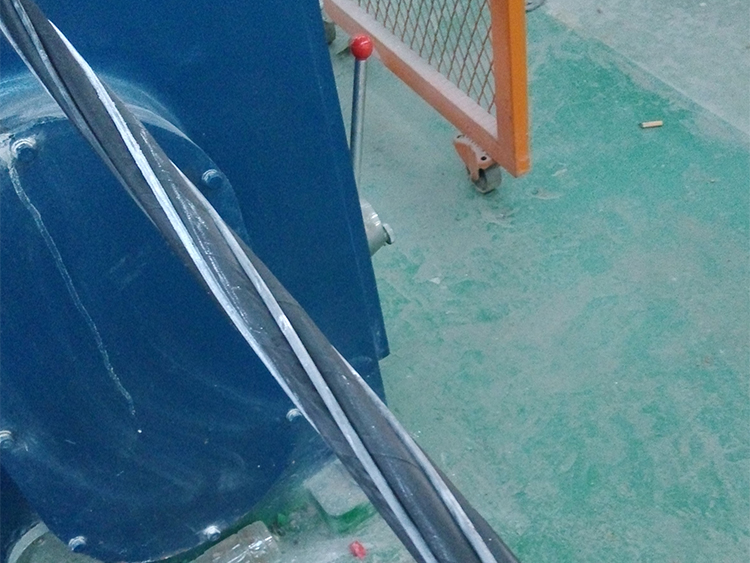

4 產品結構圖
產品結構圖見圖1所示。
圖1
5 主要性能指標
5.1 導體單線鍍錫,導體單線直徑和200C導體直流電阻見表2規定。
表2
動力線芯及地線芯
標稱
截面
㎜2
導體中
單線最大直徑
Mm
20℃時導體
最大電阻Ω/km
標稱截面
㎜2
導體中
單線最大直徑
mm
20℃時導體最大
電阻Ω/km
不鍍金屬
鍍金屬
不鍍金屬
鍍金屬
--
--
--
4
6
10
16
25
35
--
--
--
0.31
0.31
0.41
0.41
0.41
0.41
--
--
--
4.95
3.30
1.91
1.21
0.780
0.554
--
--
--
5.09
3.39
1.95
1.24
0.795
0.565
50
70
95
120
150
185
240
300
400
0.41
0.51
0.51
0.51
0.51
0.51
0.51
0.51
0.51
0.386
0.272
0.206
0.161
0.129
0.106
0.0801
0.0641
0.0495
0.393
0.277
0.210
0.164
0.132
0.108
0.0817
0.0654
0.0495
5.2 成品電纜200C絕緣電阻見表3規定。
表3
動力線芯標稱截面
mm2
20℃時的絕緣電阻 最小值
MΩ·km
動力線芯標稱截面
mm2
20℃時的絕緣電阻 最小值
MΩ·km
4
600
95
200
6
450
120
200
10
400
150
180
16
350
185
180
25
300
240
160
35
250
300
140
50
250
400
140
70
200
-
-
5.3電纜的規格見表4、表5、表6的規定。
表4 額定電壓0.38/0.66電纜尺寸參數
芯數×導體標稱截面mm2
標稱厚度mm
電纜外徑mm
動力線芯
地線芯
動力線芯絕緣
護套
MY-0.38/0.66
MYP-0.38/0.66
3×4
1×4
1.4
3.5
19.0~22.5
22.0~26.5
3×6
1×6
1.4
3.5
21.0~25.5
24.0~29.0
3×10
1×10
1.6
4.0
25.0~30.0
28.0~32.5
3×16
1×10
1.6
4.0
27.5~32.0
30.5~35.5
3×25
1×16
1.8
4.5
32.5~37.5
35.5~41.0
3×35
1×16
1.8
4.5
35.5~41.0
38.5~44.5
3×50
1×16
2.0
5.0
41.5~47.5
44.5~51.0
3×70
1×25
2.0
5.0
46.0~53.0
49.0~56.0
3×95
1×25
2.2
5.5
52.5~59.5
55.5~63.0
3×120
1×35
2.2
5.5
56.0~63.5
59.0~67.0
3×150
1×50
2.4
6.0
62.5~70.5
65.5~74.0
注：地線芯截面為最小截面。
表5 額定電壓0.66/1.14電纜尺寸參數
芯數×導體標稱截面mm2
標稱厚度mm
電纜外徑mm
動力線芯
地線芯
動力線芯絕緣
護套
MYP-0.66/1.14
3×10
1×10
1.8
4.5
30.0~35.0
3×16
1×10
1.8
4.5
32.5~37.5
3×25
1×16
2.0
5.0
37.5~43.0
3×35
1×16
2.0
5.0
40.5~46.5
3×50
1×16
2.2
5.5
46.5~53.0
3×70
1×25
2.2
5.5
51.0~58.0
3×95
1×25
2.4
6.0
57.5~65.0
3×120
1×35
2.4
6.0
61.0~69.0
3×150
1×50
2.6
6.0
66.5~75.0
注：地線芯截面為最小截面。
5.4 阻燃性能要求全部符合MT/T386-2011標準的規定。
6 電纜安裝、敷設及工作條件
6.1 額定電壓U0/U分別為0.38/0.66kV、0.66/1.14kV。
6.2電纜的最小彎曲半徑為電纜直徑的6倍。
6.3電纜的地線芯必須良好接地。
7 電纜運輸儲存及注意事項

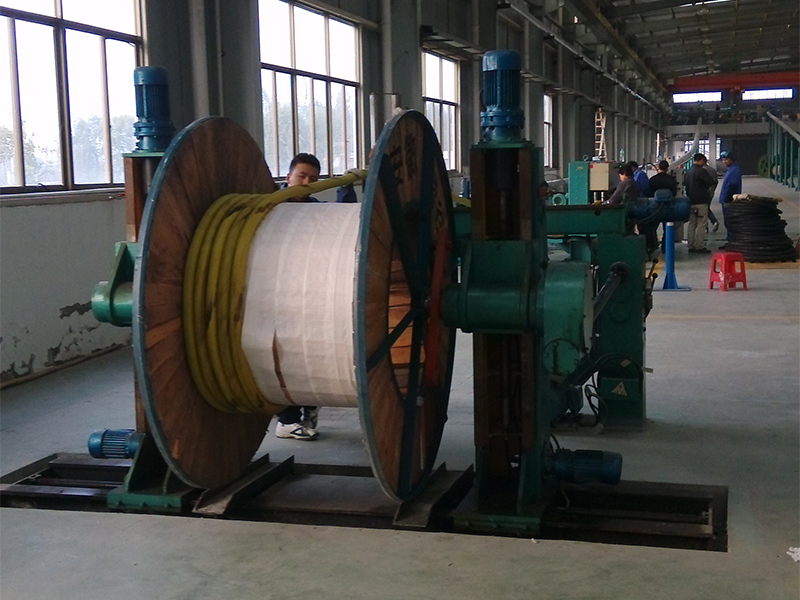

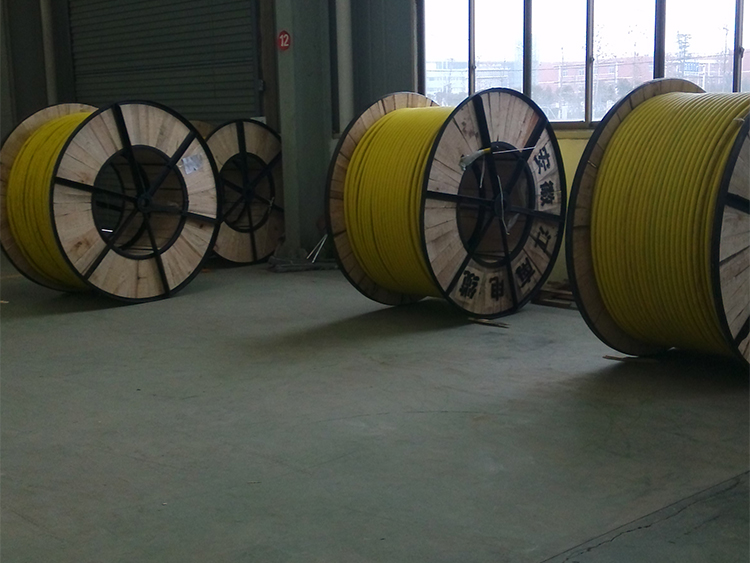

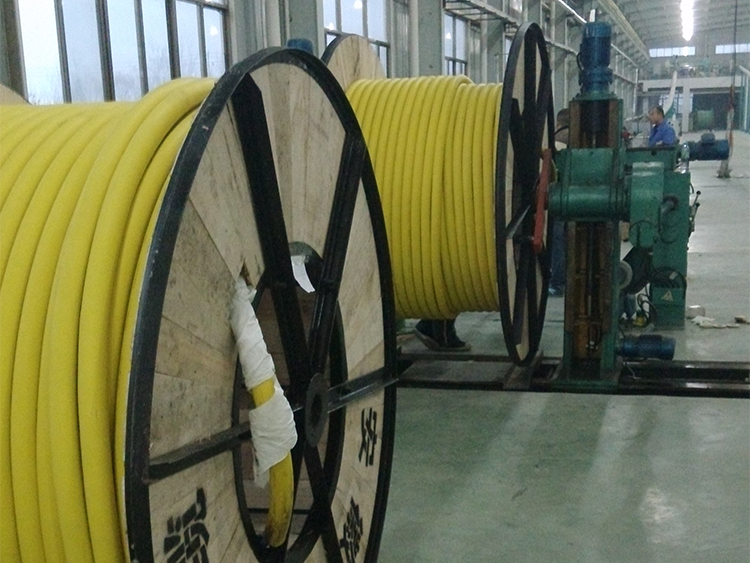

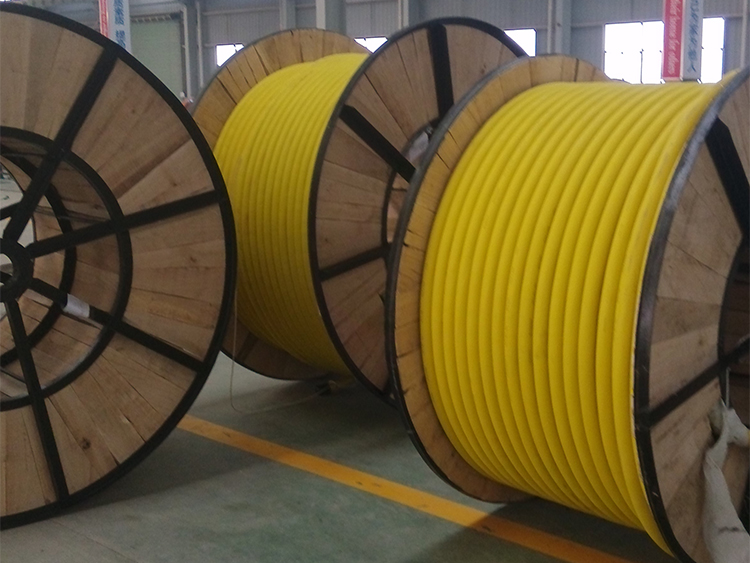

7.1電纜整齊卷繞在電纜交貨盤上.電纜端頭緊密包封,露出電纜盤外面的長度滿足交流耐壓試驗的要求。
7.2每一電纜盤上只允許卷繞同一型號同一規格的電纜。
7.3電纜盤上標明電纜盤正確的旋轉方向。
7.4防止水分潮氣浸入電纜。
7.5防止嚴重彎曲及其它機械損傷。
7.6防止高溫及在陽光下曝曬。
8 安全警告
8.1電纜應由經過專業培訓的安裝人員或專職人員安裝。
8.2電纜安裝時須使用放線架導輪，以免電纜受外力擠壓或因人工拖動而擦傷及銳利物件扎傷。
8.3使用過程中發現電纜有明顯損傷應停止使用進行檢修。
8.4不要用身體的任何部位接觸正在使用的電纜。
8.5除一般規定外，電纜的使用和維護還必須符合煤礦安全規范的要求。
