1 產品執行標準
產品執行MT818.8-2009 《煤礦用電纜 第8部分：額定電壓0.3/0.5kV煤礦用電鉆電纜》。
2 產品的型號名稱和用途
產品的型號名稱和用途見表1的規定。
表1
型號
名稱
用途
MZ-0.3/0.5
煤礦用電鉆橡套電纜
煤礦井下額定電壓0.3/0.5kV及以下電鉆的電源連接
MZP-0.3/0.5
煤礦用電鉆屏蔽橡套電纜
3 型號的組成及其代表意義
第一部分
第二部分
第三部分
--
第四部分
第五部分
+
第六部分
第一部分 M—系列代號，煤礦用阻燃電纜。
第二部分 Z—表示電鉆用。
第三部分 P—表示非金屬屏蔽。
第四部分 U0/U—額定電壓等級，單位為kV。
第五部分 動力芯數×截面—電纜主線芯數及標稱截面積，標稱截面單位為mm2。
第六部分 地線芯數×截面—電纜地線芯數及標稱截面積，標稱截面單位mm2。
第七部分 控制線芯×截面—電纜控制線芯數及標稱截面積，標稱截面單位為mm2。
第三部分和第四部分用—連接；第五部分、第六部分、第七部分之間用+連接。
舉例： 煤礦用電鉆屏蔽橡套軟電纜 額定電壓0.3/0.5kV，動力線芯3×2.5、地線芯1×2.5、控制線芯1×2.5，帶半導電屏蔽層，
表示為： MZP-0.3/0.5 3×2.5+1×2.5+1×2.5 MT818.8-2009。
4 產品結構圖
產品結構圖見圖1所示。
圖1
5 主要性能指標
5.1 導體單線鍍錫,200C導體直流電阻見表2規定。
表2 動力線芯導體電阻
動力線芯標稱截面
（mm2）
20℃時導體電阻（Ω/km）
動力線芯標稱截面
（mm2）
20℃時導體電阻（Ω/km）
2.5
≤8.82
4
≤5.39
5.2 成品電纜200C絕緣電阻見表3規定。
表3
導體標稱截面mm2
20℃時絕緣電阻 最小值
MΩ.km
2.5
350
4
300
5.3電纜的規格見表4的規定。
表4 額定電壓0.3/0.5kV電纜尺寸參數
芯數×導體標稱截面mm2
導體根數/單絲標稱直徑
根/mm
標稱厚度mm
電纜外徑mm
動力線芯
地線芯
控制線芯
動力線芯絕緣
護套
MZ-0.3/0.5
MZP-0.3/0.5
3×2.5
1×2.5
—
77/0.20
1.0
3.5
16.5~19.5
19.5~23.0
3×4
1×4
—
126/0.20
1.0
3.5
17.5~21.5
21.0~24.5
3×2.5
1×2.5
1×2.5
77/0.20
1.0
3.5
17.5~21.0
21.0~24.5
3×4
1×4
1×4
126/0.20
1.0
3.5
19.0~23.0
22.5~26.5
5.4 阻燃性能要求全部符合MT/T386-2011標準的規定。
6 電纜安裝、敷設及工作條件
6.1 額定電壓U0/U為0.3/0.5kV。
6.2電纜的最小彎曲半徑為電纜直徑的6倍。
6.3電纜的地線芯必須良好接地。
7 電纜運輸儲存及注意事項

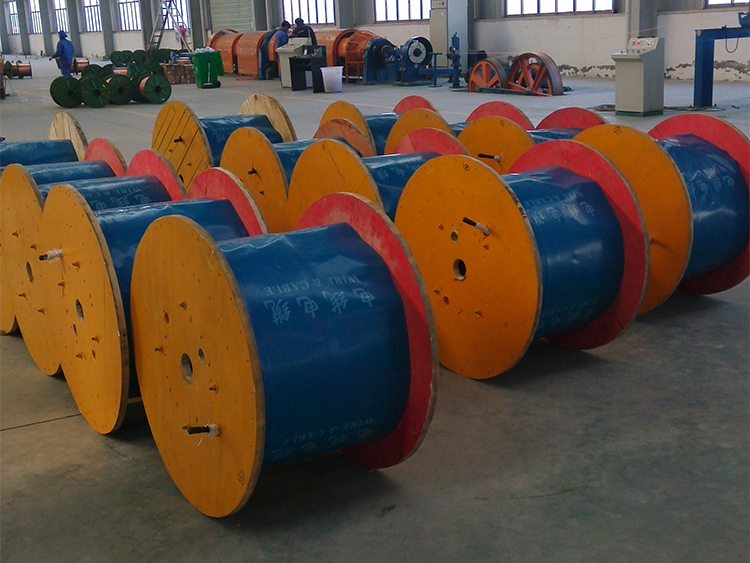

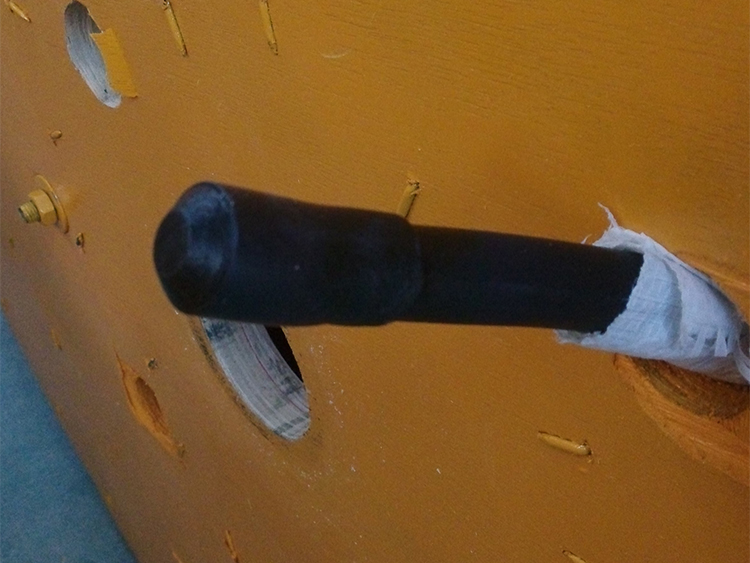

7.1電纜整齊卷繞在電纜交貨盤上.電纜端頭緊密包封,露出電纜盤外面的長度滿足交流耐壓試驗的要求。
7.2每一電纜盤上只允許卷繞同一型號同一規格的電纜。
7.3電纜盤上標明電纜盤正確的旋轉方向。
7.4防止水分潮氣浸入電纜。
7.5防止嚴重彎曲及其它機械損傷。
7.6防止高溫及在陽光下曝曬。
8 安全警告
8.1電纜應由經過專業培訓的安裝人員或專職人員安裝。
8.2電纜安裝時須使用放線架導輪，以免電纜受外力擠壓或因人工拖動而擦傷及銳利物件扎傷。
8.3使用過程中發現電纜有明顯損傷應停止使用進行檢修。
8.4不要用身體的任何部位接觸正在使用的電纜。
8.5除一般規定外，電纜的使用和維護還必須符合煤礦安全規范的要求。
