產品詳情

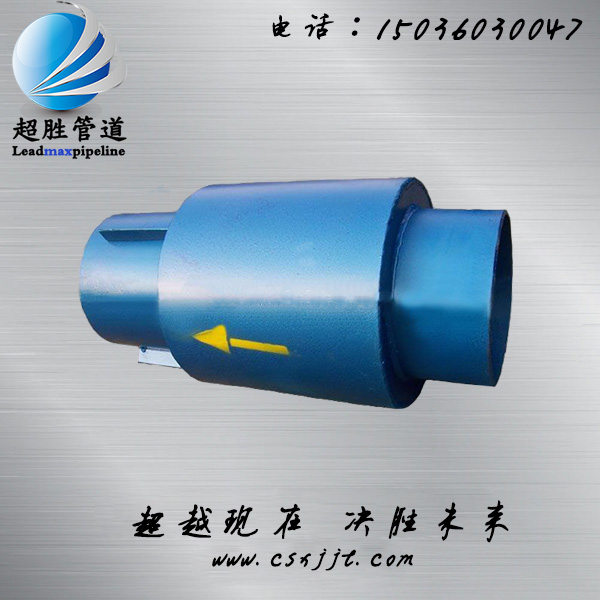

直埋注填式套筒補償器（ZTJM型）與套筒補償器結構相似，對于應用在低溫水網的注填式套筒補償器，只要對內套高光潔度表面加以保護。產品詳情：
直埋注填式套筒補償器（ZTJM型）的結構特點如下：
直埋注填式套筒補償器（ZTJM型）與套筒補償器結構相似，對于應用在低溫水網的注填式套筒補償器，只要對內套高光潔度表面加以保護，就可用下地下埋設，正常運行情況下（排除地震、地陷等因素影響）能與管道同壽命，勿需維護。對于蒸汽管道地下埋設時，建議使用復合注填式套筒補償器砌檢修井。

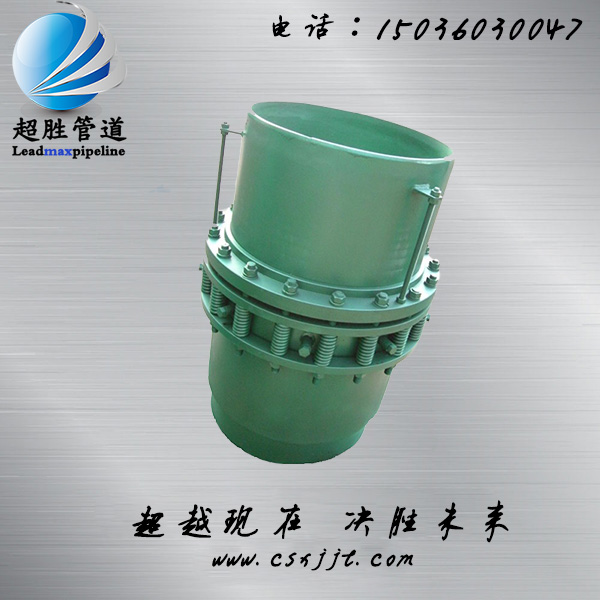

無約束型補償器表示公稱通徑Φ400mm，工作壓力為1.6MPa，補償量為200mm，碳鋼法蘭連接的無約束型膨脹節。如需要接管連接請標注J，若需法蘭或接管為不銹鋼材質則在F或J后加B。
2使用說明
“無約束”是因以往的軸向型膨脹節對使用有較多約束條件得名的。
它完全消除了以往軸向型膨脹節對導向支架間距的L1≤4D，L≤4D和L3的要求。
無約束補償器不僅具有柱狀穩定性，還具有自導向能力。
所以它完全消除4D、14D、L3的約束，克服安裝誤差，體積小，安全可靠的特點，可以消除以往軸向型膨脹節易發生的扭彎和失穩等常見病，并對管道保溫也帶來了很大的方便。
無約束型補償器在固定支架間距的確定和固定支座推力計算和普通的軸向型膨脹節完全相同。
為了使工程穩定可靠，無約束型補償器除要求靠近固定支架安裝外，仍要求每個固定支架間距內設三個導向支架。
無約束型補償器可應用于管道的架空、地溝嘉設，也可應用于有補償的直埋敷設，此時膨脹節處應設檢查井或暗室。
3安裝方法
1、無約束型補償器在安裝前應妥善保管，防止日曬雨淋和沙塵污染。
2、安裝時應檢查補償器的型號規格與設計是否一致，產品表面應無碰傷，壓坑，嚴重銹蝕等影響產品質量的缺陷。
3、對一次性補償器成品總長度與樣本一致時，不必再拉伸或壓縮，如在伸縮總管上的安裝標線有變動時，應調準后再進行安裝。
4、對雙向無推力補償器，必須按簡圖中所注的介質流向安裝，當介質為蒸汽時，以免補償器形成氣塞。為保障補償器兩個方向的補償量相等，設計時一定將雙向補償器布置在兩個固定點中間。
5、與補償器兩端相焊接的管段必須進行坡口處理，焊后按要求進行水壓試驗（試壓時應予旋緊填料室兩端螺栓無泄漏為止）運行24小時后，必須將填料室兩端螺栓再緊一次。
6、為保證管道無側向位移，只沿軸向伸縮，在伸縮管側裝導向支架。補償器兩側均有軸向位時，則兩側都應裝導向支架，保證軸向位移對補償器偏心度正負（±）不超過1度。
7、補償器的保溫防水的結構與管道相同，但對伸縮段不可產生約束力。
8、本補償器均有60mm的加拉量，即可按最大安裝長度Lmax安裝，不需予拉或予壓。

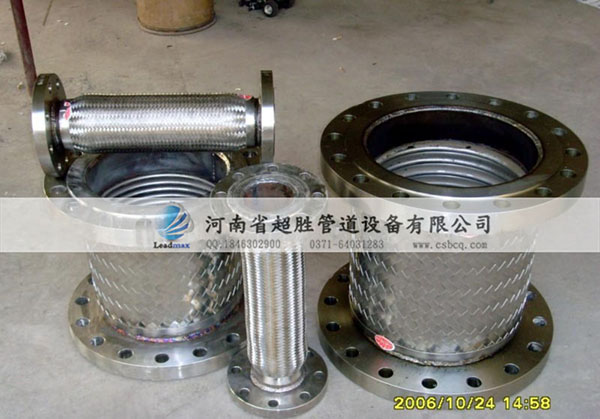

1.結構：金屬軟管是由不銹鋼(1Cr18Ni9Ti)波紋管，網套和接頭(法蘭)的組合或不銹鋼波紋管和接頭(法蘭)的組合。
2.作用：金屬軟管是在管道與管道，管道與設備，設備與設備之間的連接中起補償作用的。以它的彎曲擾性去彌補管路系統因安裝造成的位置偏差，去承擔兩斷接點非常工作所需的相對位移。還起著減振，消除噪音的作用。
3.用途：廣泛用于航天，航空，冶金，石油化工，船舶，建材，電力，熱力，煤氣等行業。
4.特點：產品具有重量輕，體積小，耐腐蝕，可隨意彎曲，承載能力強等特點。
5.規格型號：公稱外徑：8-300（mm） 壁厚：2-3（mm） 溫度范圍：-196°C-420°C
法蘭連接金屬軟管：一端為平焊法蘭，另一端為活套法蘭，法蘭材質為碳鋼，是由極薄壁的無縫或眾焊不銹鋼管經過高精度塑性加工成形的。
球形(內錐)接頭金屬軟管
金屬軟管是由極薄壁的無縫或眾焊不銹鋼管經過高精度塑性加工成形的。由于波紋管輪廓的彈性特性決定了軟管具有良好的柔軟性和抗疲勞性，使它很容易吸收各種運動變形的循環載荷，尤其在管路系統中有補償大位移量的能力。
泵連接軟管
在泵的進出口安裝一節泵連軟管可減小，吸收管系統的振動和噪音，同時還能補償一定的位移，保護了系統正常工作，靜化工作環境，并消除了以往采用的橡膠軟接容易老化，耐溫性能差等常見病。
