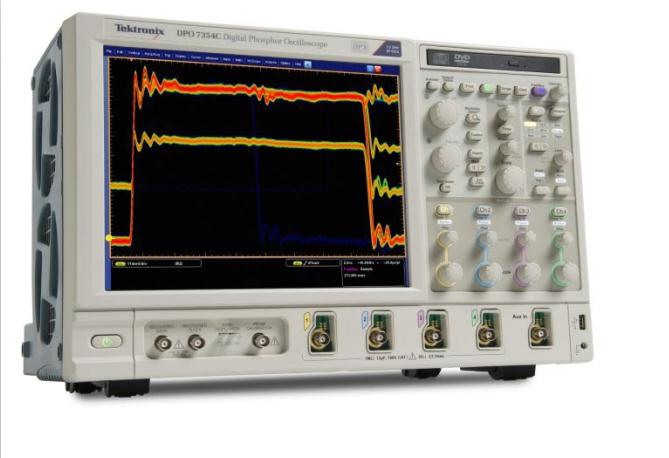

數字熒光示波器--DPO7000系列示波器維修
DPO7000 系列產品技術資料
主要性能指標
·3.5 GHz、2.5 GHz、1 GHz、500 MHz 多種帶寬型號
·在一條通道上提供了高達 40 GS/s 的實時采樣率，在兩條
·通道上提供了 20GS/s 的實時采樣率，在三或四條通道上
·提供了 10 GS/s 的實時采樣率
·MultiView Zoom™ 技術，高達 500 M 點的記錄長度
·FastAcq™ 技術，>250,000 wfms/s 的最大波形捕獲速率
·FastFrame™ 分段存儲采集模式，>310,000 波形/秒捕獲速率
·用戶可以選擇帶寬限制濾波器，提高低頻測量精度
主要特點
·易用特點
·Pinpoint® 觸發技術，提供了最靈活、性能最高的觸發
·功能，支持 1400 多種組合，滿足幾乎任何觸發情況
·可視觸發和搜索，精確限定觸發，找到復雜波形中的獨特事件
· 高級搜索和標記，在整個波形中查找具體事件
·MyScope® 定制窗口和鼠標右鍵菜單，實現杰出的效率
·53 種自動測量、波形直方圖和 FFT 分析，簡化波形分析工作
·TekVPI® 探頭接口，支持有源探頭、差分探頭和電流探
頭，自動設定量程和單位
·12.1 英寸（307 毫米）高亮度 XGA 顯示器，帶觸摸屏
選配串行觸發和分析
·I2C、SPI、CAN、LIN、FlexRay、RS-232/422/485/UART、MIL- STD-1553 和 USB 2.0 自動串行觸發、解碼和搜索選項
MIPI®D-PHY DSI-1、CSI-2、8b/10b、以太網和 PCI
·Express 自動串行分析選項
·串行數據流時鐘恢復64 位 NRZ 串行碼型觸發，隔離碼型相關
效應，速率高達 1.25 Gb/s
·選配特定技術分析功能
多種軟件解決方案內置專業知識，實現 MIPI® D-PHY、以太網、MOST 和 USB 2.0 一致性測試、抖動分析、定時分析、眼圖分析、功率分析、DDR 存儲總線分析及寬帶 RF 測試極限和模板測試，迅速了解信號特點
·連接能力
前面板和側面板提供了 USB 主控端口，迅速簡便地存儲數
據、進行打印及連接 USB 外設
集成 10/100/1000BASE-T 以太網端口，實現聯網能力；
視頻輸出端口，把示波器顯示畫面導出到監視器或投影儀上
·Microsoft® Windows 7 64 位操作系統，簡便連接及集成到
用戶環境中滿足 LXI Class C 標準cn
