一分管酸堿計量表 咨詢電話：楊海峰 15952325121 金湖華普自動化儀表有限公司我們的流量計質量優越，價格優越，產品優越，服務優越，我們產品后期維護量小，關注我們！
一：一分管酸堿計量表是一種根據法拉第電磁感應定律來測量管內導電介質體積流量的感應式儀表，采用單片機嵌入式技術，實現數字勵磁，同時在電磁流量計上采用CAN現場總線，屬國內首創，技術達到國內領先水平。HPLDE電磁流量計在滿足現場顯示的同時，還可以輸出4～20mA電流信號供記錄、調節和控制用，現已廣泛地應用于化工、環保、冶金、醫藥、造紙、給排水等工業技術和管理部門。
HPLDE電磁流量計除可測量一般導電液體的流量外，還可測量液固兩相流，高粘度液流及鹽類、強酸、強堿液體的體積流量。
結構

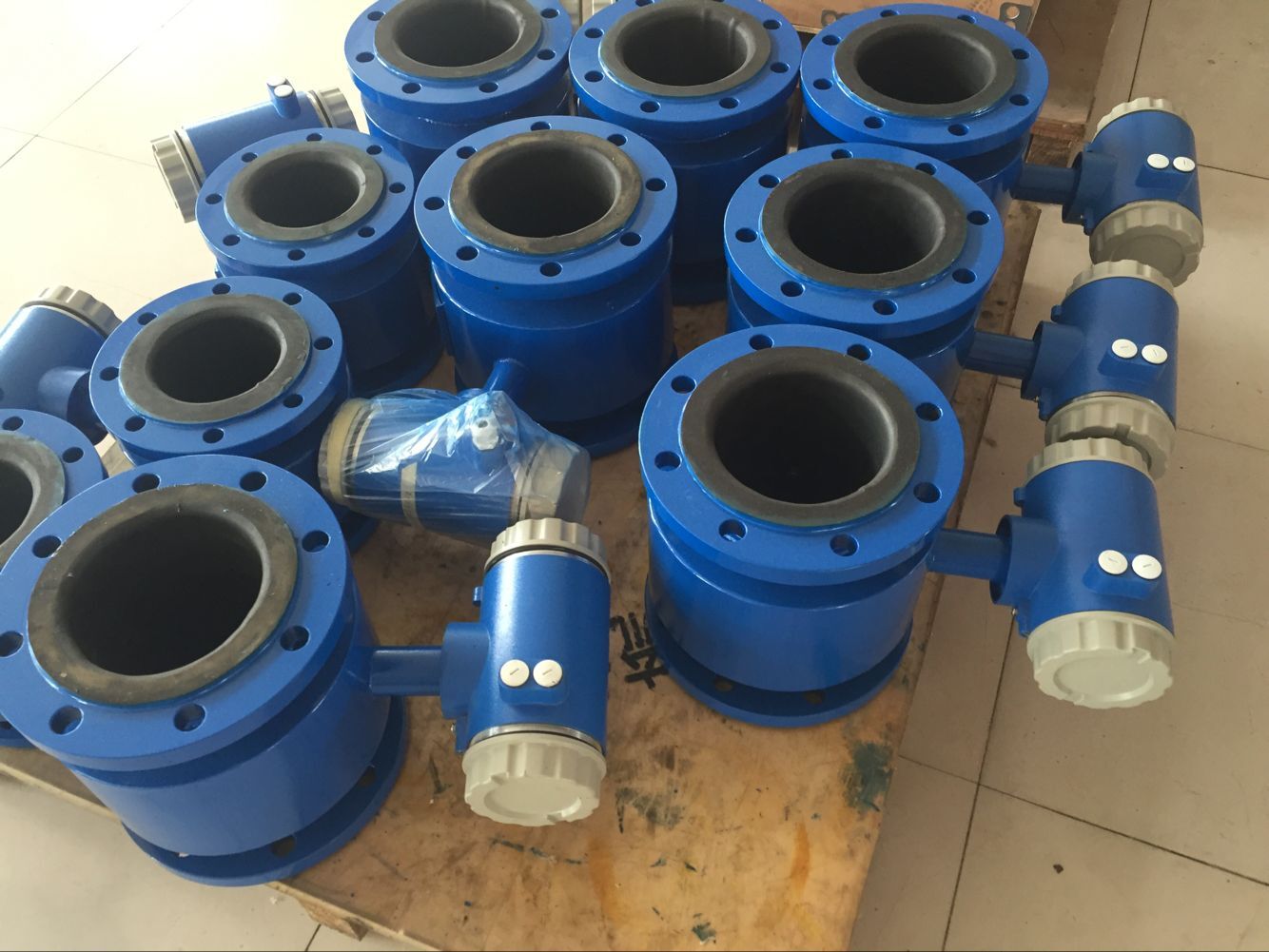

電磁流量計的結構主要由磁路系統、測量導管、電極、外殼、襯里和轉換器等部分組成。
磁路系統：其作用是產生均勻的直流或交流磁場。直流磁路用永久磁鐵來實現，其優點是結構比較簡單，受交流磁場的干擾較小，但它易使通過測量導管內的電解質液體極化，使正電極被負離子包圍，負電極被正離子包圍，即電極的極化現象，并導致兩電極之間內阻增大，因而嚴重影響儀表正常工作。當管道直徑較大時，永久磁鐵相應也很大，笨重且不經濟，所以電磁流量計一般采用交變磁場，且是50HZ工頻電源激勵產生的。
測量導管：其作用是讓被測導電性液體通過。為了使磁力線通過測量導管時磁通量被分流或短路，測量導管必須采用不導磁、低導電率、低導熱率和具有一定機械強度的材料制成，可選用不導磁的不銹鋼、玻璃鋼、高強度塑料、鋁等。
電極：其作用是引出和被測量成正比的感應電勢信號。電極一般用非導磁的不銹鋼制成，且被要求與襯里齊平，以便流體通過時不受阻礙。它的安裝位置宜在管道的垂直方向，以防止沉淀物堆積在其上面而影響測量精度。
外殼：應用鐵磁材料制成，是分配制度勵磁線圈的外罩，并隔離外磁場的干擾。
襯里：在測量導管的內側及法蘭密封面上，有一層完整的電絕緣襯里。它直接接觸被測液體，其作用是增加測量導管的耐腐蝕性，防止感應電勢被金屬測量導管管壁短路。襯里材料多為耐腐蝕、耐高溫、耐磨的聚四氟乙烯塑料、陶瓷等。
轉換器：由液體流動產生的感應電勢信號十分微弱，受各種干擾因素的影響很大，轉換器的作用就是將感應電勢信號放大并轉換成統一的標準信號并抑制主要的干擾信號。其任務是把電極檢測到的感應電勢信號Ex經放大轉換成統一的標準直流信號。
二：一分管酸堿計量表技能特點
◆儀表結構簡單、可靠，無可動部件，工作壽命長。
◆無截流阻流部件，不存在壓力損失和流體堵塞現象。
◆無機械慣性，響應快速，穩定性好，可應用于自動檢測、調節和程控系統。
◆測量精度不受被測介質的種類及其溫度、粘度、密度、壓力等物理量參數的影響。
◆采用聚四氟乙烯或橡膠材質襯里和Hc、Hb、316L、Ti等電極材料的不同組合可適應不同介質的需要。
◆備有管道式、插入式等多種流量計型號。
◆采用EEPROM存貯器，測量運算數據存貯保護安全可靠。
◆具備一體化和分離型兩種型式。
◆高清晰度LCD背光顯示。
三：一分管酸堿計量表技術參數
準確度等級
流量計在規定的流量范圍內準確度等級、最大允許誤差應符合表1的規定。流量計誤差表示使用相對示值誤差。
準確度等級和最大允許誤差
|
準確度等級
|
0.2
|
（0.25）
|
（0.3）
|
0.5
|
|
最大允許誤差
|
±0.2%
|
（±0.25%）
|
（±0.3%）
|
±0.5%
|
|
準確度等級
|
1.0
|
1.5
|
2.5
|
/
|
|
最大允許誤差
|
±1.0%
|
±1.5%
|
±2.5%
|
/
|
|
注：優先采用不帶括號的等級
|
|
|
|
|
引用誤差
對于用于瞬時流量指示的流量計誤差表示也可使用引用誤差，其最大允許誤差系列應符合表1規定，其檢定結果的標書中不再給出準確等級，而使用其最大允許誤差表示，且還應在最大允許誤差后標注FS，如±0.5%FS。
在一臺流量計的一次檢定中，應按照準確度等級和引用誤差之中的一種給出流量計誤差表示方法；對于使用相對示值誤差和引用誤差組合表示誤差的流量計，一次檢定中也應統一使用一種方法表示其誤差。
重復性
流量計的重復性不得超過相應準確度等級規定的最大允許誤差絕對值的1/3。
◆儀表精度：管道式0.5級、1.0級；插入式2.5級
◆測量介質：電導率大于5μS/cm的各種液體和液固兩相流體。
◆流速范圍：0.2～8m/s
◆工作壓力：1.6MPa
◆環境溫度：-40℃～+50℃
◆介質溫度：聚四氟乙烯襯里≤180℃
橡膠材質襯里≤65℃
◆防爆標志：ExmibdⅡBT4
◆防爆證號：GYB01349
◆外磁干擾：≤400A/m
◆外殼防護：一體化型： IP65；
分 離 型： 傳感器IP68(水下5米，僅限于橡膠襯里)
轉換器IP65
◆輸出信號：4～20mA.DC，負載電阻0～750Ω
◆通訊輸出：RS485或CAN總線
◆電氣連接：M20×1.5內螺紋，φ10電纜孔
◆電源電壓：90～220V.AC、24±10%V.DC
◆最大功耗：≤10VA
四：一分管酸堿計量表選型
◆量程范圍確認
一般工業用電磁流量計被測介質流速以2～4m/s為宜，在特殊情況下，最低流速應不小于0.2m/s，最高應不大于8m/s。若介質中含有固體顆粒，常用流速應小于3m/s，防止襯里和電極的過分磨擦；對于粘滯流體，流速可選擇大于2m/s，較大的流速有助于自動消除電極上附著的粘滯物的作用，有利于提高測量精度。
在量程Q已確定的條件下，即可根據上述流速V的范圍決定流量計口徑D的大小，其值由下式計算：
Q=πD²V/4
Q:流量（㎡/h） D:管道內徑 V：流速（m/h）
Q:流量（㎡/h） D:管道內徑 V：流速（m/h）
電磁流量計的量程Q應大于預計的最大流量值，而正常的流量值以稍大于流量計滿量程刻度的50%為宜。
電磁流量計選型
| 型號 | 通徑 | 流量范圍(m3/h) | 口徑 | 口徑 | 流量范圍(m3/h) | |
| HP-LDE15 | DN15 | 0.32-6.36 | HP-LDE/LCD450 | DN450 | 286.13-5722.65 | |
| HP-LDE20 | DN20 | 0.57-11.30 | HP-LDE/LCD500 | DN500 | 353.25-7065.00 | |
| HP-LDE25 | DN25 | 0.88-17.66 | HP-LDE/LCD600 | DN600 | 508.68-10173.60 | |
| HP-LDE32 | DN32 | 1.45-28.94 | HP-LDE/LCD700 | DN700 | 692.37-13847.40 | |
| HP-LDE40 | DN40 | 2.26-45.22 | HP-LDE/LCD800 | DN800 | 904.32-18086.40 | |
| HP-LDE50 | DN50 | 3.53-70.65 | HP-LDE/LCD900 | DN900 | 1144.53-22890.60 | |
| HP-LDE65 | DN65 | 5.97-119.40 | HP-LDE/LCD1000 | DN1000 | 1413.00-28260.00 | |
| HP-LDE80 | DN80 | 9.04-180.86 | HP-LDE/LCD1200 | DN1200 | 2034.72-40694.40 | |
| HP-LDE100 | DN100 | 14.13-282.60 | HP-LDE/LCD1400 | DN1400 | 2769.48-55389.60 | |
| HP-LDE125 | DN125 | 22.08-441.56 | HP-LDE/LCD1600 | DN1600 | 3617.28-72345.60 | |
| HP-LDE150 | DN150 | 31.79-635.85 | HP-LDE/LCD1800 | DN1800 | 4578.12-91562.40 | |
| HP-LDE/LCD200 | DN200 | 56.52-1130.40 | HP-LDE/LCD2000 | DN2000 | 5652.00-113040.00 | |
| HP-LDE/LCD250 | DN250 | 88.31-1766.25 | HP-LDE/LCD2200 | DN2200 | 6838.92-136778.40 | |
| HP-LDE/LCD300 | DN300 | 127.17-2543.40 | HP-LDE/LCD2400 | DN2400 | 8138.88-162777.60 | |
| HP-LDE/LCD350 | DN350 | 173.09-3461.85 | HP-LDE/LCD2600 | DN2600 | 9551.88-191037.60 | |
| HP-LDE/LCD400 | DN400 | 226.08-4521.60 | ||||
| 代號 | 電極材料 | |||||
| K1 | 316L | |||||
| K2 | HB | |||||
| K3 | HC | |||||
| K4 | 鈦 | |||||
| K5 | 鉭 | |||||
| K6 | 鉑合金 | |||||
| K7 | 不銹鋼涂覆碳化鎢 | |||||
| 代號 | 內襯材料 | |||||
| C1 | 聚四氟乙烯F4 | |||||
| C2 | 聚全氟乙丙烯F46 | |||||
| C3 | 聚氟合乙烯FS | |||||
| C4 | 聚錄丁橡膠 | |||||
| C5 | 聚氨脂橡膠 | |||||
| 代號 | 功能 | |||||
| E1 | 0.3級 | |||||
| E2 | 0.5級 | |||||
| E3 | 1級 | |||||
| F1 | 4－20Madc,負載≤750Ω | |||||
| F2 | 0-3khz,5v有源，可變脈寬，輸出高端有效頻率 | |||||
| F3 | RS485接口 | |||||
| T1 | 常溫型 | |||||
| T2 | 高溫型 | |||||
| T3 | 超高溫型 | |||||
| P1 | 0.6MPa | |||||
| P2 | 1.0MPa | |||||
| P3 | 1.6MPa | |||||
| P4 | 4.0MPa | |||||
| D1 | 220VAC±10％ | |||||
| D2 | 24VDC±10％ | |||||
| J1 | 一體型結構 | |||||
| J2 | 分體型結構 | |||||
| J3 | 防爆一體型結構 | |||||
五：一分管酸堿計量表的主要優點如下
1）電磁流量計的傳感器結構簡單，測量管內沒有可動部件，也沒有任何阻礙流體流動的節流部件。所以當流體通過流量計時不會引起任何附加的壓力損失，是流量計中運行能耗最低的流量儀表之一。
2）可測量贓污介質、腐蝕性介質及懸濁性液固兩相流的流量。這是由于儀表測量管內部無阻礙流動部件，與被測流體接觸的只是測量管內襯和電極，其材料可根據被測流體的性質來選擇。例如，用聚三氟乙烯或聚四氟乙烯做內襯，可測量各種酸、堿、鹽等腐蝕性介質；采用耐磨橡膠做內襯，就特別適合于測量帶有固體顆粒的、磨損較大的礦漿、水泥漿等液固兩相流以及各種帶纖維液體和紙漿等懸濁液體。
3）電磁流量計是一種體積流量測量儀表，在測量過程中，它不受被測介質的溫度、粘度、密度以電導率（在一定范圍）的影響。因此，電磁流量計只需經水標定后，就可心用來測量其它導電性液體的流量。
4）電磁流量計的輸出只與被測介質的平均流速成正比，而與對稱分布下的流動狀態（層流或湍流）無關。所以電磁流量計的量程范圍極寬，其測量范圍度可達100：1，有的甚至達1000：1的可運行流量范圍。
六：一分管酸堿計量表日常維護
僅需對儀表作周期性直觀檢查，檢查儀表周圍環境，掃除塵垢，確保不進水和其他物質，檢查接線是否良好，檢查儀表附近有否新裝強電磁場設備或有新裝電線橫跨儀表。若是測量介質容易沾污電極或在測量管壁內沉淀、結垢、應定期作清垢、清洗。
電磁流量計故障查找
流量計開始投運或正常投運一段時間后發現儀表工作不正常，應首先檢查流量計外部情況，如電源是否良好、管道是否泄露或處于非滿管狀態、管道內是否有氣泡、信號電纜是否損壞、轉換器輸出信號（即后位儀表輸入回路）是否開路。切記盲目拆修流量計。
傳感器檢查
測試設備：500MΩ絕緣電阻測試儀一臺，萬用表一只。
測試步驟：
（1）在管道充滿介質的情況下，用萬用表測量接線端子A、B與C之間的電阻值，A-C、B-C之間的阻值應大至相等。若差異在1倍以上，可能是電極出現滲漏、測量管外壁或接線盒內有冷凝水吸附。
（2） 在襯里干燥情況下，用MΩ表測A-C、B-C之間的絕緣電阻（應大于200MΩ）。再用萬用表測量端子A、B與測量管內二只電極的電阻（應呈短路連通狀態）。若絕緣電阻很小，說明電極滲漏，應將整套流量計返廠維修。若絕緣有所下降但仍有50MΩ以上且步驟（1）的檢查結果正常，則可能是測量管外壁受潮，可用熱風機對外殼內部進行烘干。
（3） 用萬用表測量X、Y之間的電阻，若超過200Ω，則勵磁線圈及其引出線可能開路或接觸不良。拆下端子板檢查。
（4） 檢查X、Y與C之間的絕緣電阻，應在200MΩ以上，若有所下降，用熱風對外殼內部進行烘干處理。實際運行時，線圈絕緣性下降將導致測量誤差增大、儀表輸出信號不穩定。
（5） 如判定傳感器有故障，請與電磁流量計生產廠家聯系，一般現場無法解決，需到廠家維修。
轉換器檢查
如判定是轉換器故障，經檢查外部原因沒問題的情況下，請與電磁流量計生產廠家聯系，廠家一般會采取更換線路板的方式解決。
電極的維護
1.在使用電磁流量計之前，要先用標準的PH值溶液來標定電磁流量計。標定之后在操作之前，大家一定要注意先用蒸餾水把電磁流量計的電極清洗一遍，然后再用測液清洗再一次清洗電極。
2.如果不使用電磁流量計，要取下電磁流量計電極的時候，大家要注意不要讓電極的觸感器與硬物碰撞了，否則只要是出現損傷都會影響到電極的使用的。
3.使用電磁流量計結束之后，大家要把電磁流量計的電極套給套上，里面少放一些飽和溶液，只要保證電極的球泡是濕潤的就可以了，但是記住不要放在蒸餾水中浸泡。
4.平常要注意電極保持干凈，不要讓它的兩邊輸出出現了短路的情況，不然的話會使得測量不準確，影響電磁流量計的使用的。
其實，維護電磁流量計電極的方法還有很多，大家在使用過程中要多加注意，不要因為自己一點小小的疏忽造成了電磁流量計日后無法正常使用。
其實，維護電磁流量計電極的方法還有很多，大家在使用過程中要多加注意，不要因為自己一點小小的疏忽造成了電磁流量計日后無法正常使用。
