一體化多參量孔板流量計首要特點：
﹡ 多參量孔板流量計歷史悠久，用戶了解，構造簡略無可動部件，設備保護愈加便利；
﹡ 取消了傳統多參量孔板流量計的引壓管路，減少了泄露點和設備時刻；
﹡ 一體化構造集節省件，差壓、壓力、溫度傳感器，智能抵償電路，顯現器于一體；
﹡ 一臺流量計可一起檢查流量、溫度、壓力；
﹡ 智能型大屏幕液晶顯現瞬時、累積流量，壓力，溫度；
﹡ 智能型具有全敞開參數設定功用，斷電保護功用。
一體化智能型多參量孔板流量計

□ 一體化多參量孔板流量計首要技能指標
1．規劃規范：國家規范GB/T2624-93
2．檢定規程：JJG 640-94
3．取壓辦法：角接取壓、法蘭取壓、D-D/2取壓、噴嘴、V錐等
4．公稱通徑：DN50-DN1000（非規范孔板DN10-DN40）
5．根本精度：±0.5%、±1%、±1.5%
6．流量規模：≥1:15
7. 公稱壓力：0.6、1.0、1.6、2.5、4.0、6.4、10MPa
8. 被測介質：水等液體，空氣、氮?dú)狻⒀鯕狻⑻烊粴獾葰怏w、飽滿蒸汽、過熱蒸汽，其它介質
9. 介質溫度：-10℃~+450℃
10. 顯現功用：LCD同屏顯現瞬時流量、累積流量、流體壓力、流體溫度及差壓值
11. 輸出信號：4-20mA DC或RS485通訊，兩者不能夠一起挑選
12. 供電電源：24VDC、內置3.6V電池
13. 防爆等級：ExibII
14. 防護等級：IP65
15. 配對法蘭原料：出廠規范裝備為碳鋼原料，可選不銹鋼原料

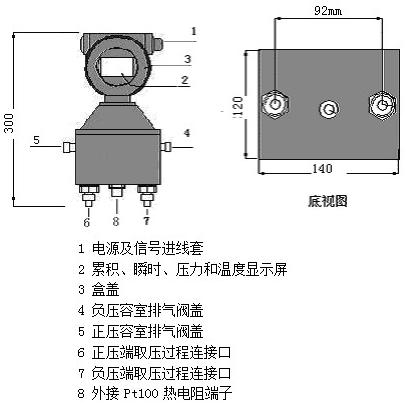

□ 多參量智能變送器（智能流量顯現儀）技能闡明
LGB系列一體化智能型多參量孔板流量計裝備的智能流量顯現儀又稱多參量智能變送器， 自帶有高品質的差壓傳感器、壓力傳感器，有鉑熱電阻溫度傳感器接口。內裝多功用微處理器，用微處器將差壓傳感器、壓力傳感器、溫度傳感器、流量核算顯現有 機的聯系在一起。相互之間不再用4-20mA規范信號來銜接。取而代之的是在微處理器操控下的數字信號進行傳遞和處理。從根本上處理因運用現有的差壓變送器導致的流量丈量規模窄、核算精度不高、設備運用雜亂的疑問。能主動依據被測流量的巨細來調整差壓傳感器的輸出信號。在線抵償核算各參數，首要經過以下進程實現。
① 差壓信號的自適應處理。在微處理器對差壓傳感器信號進行調度時，將傳感器輸出信號巨細、主動增益操控和A/D轉換器量程聯系起來進行分段處理。也就是說不 管差壓傳感器信號在最大點仍是在最小點都能經過主動增益操控在A/D轉換器的最好量程內。這么就到達了在運用中實時依據流量巨細主動調整差壓信號擴大倍數 進步分辨率的意圖，再加上分段線性化處理和溫度影響抵償，就能有效地運用差壓傳感器在現在技能下不能運用的全部量程規模。
②扔掉傳統變送器的概念，自適應處理后的差壓信號和微處理器操控收集的壓力、溫度信號采用數字傳送，不再受傳統變送器4-20mA電流信號分辨率的限制。
③多參量集成一體后進行溫度影響批改。將微處理器操控下的上述多個參量做為一個整體進行高低溫?cái)?shù)據測試和運用環境溫度影響量的批改。使差壓傳感器、壓力傳感器、溫度傳感器和流量核算儀有機的聯系為一體，而不是簡略的物理上的組合，到達整機消除溫度影響，進步精度的意圖。
④現場設備方位歪斜影響消除功用：現場設備方位歪斜導致的差壓零點偏移及差壓零點漂移導致的流量顯現差錯，可便利的經過內部參數表的設置予以掃除。
⑤在處理多參量數據高精度收集的一起，建立了契合現行規范和檢定規程GB/T2624-93、ISO5167、JJG1003-2005、JJG640-1994請求的全參數抵償流量核算模型。并規劃編制了相應的運用軟件包。
⑥本智能顯現儀默許主示值是瞬時流量（用戶格外請求在外）。壓力顯現值為4位數，溫度顯現值為4位數，差壓顯現值為4位數，累積流量顯現為8位整數，瞬時流量顯現為6位數。運用中只能一起顯現4個參量，前3項可任選其間2項進行顯現，后兩項為固定顯現內容

□ 一體化孔板流量計設備闡明
1．1、運用條件
①流體有必要充溢圓管和節省設備，并接連地流經管道；
②流體有必要是牛頓流體，在物理上和熱力學是均勻的、單相的、或許能夠認為是單相的；
③流體流經節省件時不發生相變；
④流體流量不隨時刻改動或其改動十分緩慢；%
⑤流體在流經節省件曾經，其流速有必要與管道軸線平行，不得有旋轉流；
⑥不適用于脈動流和臨界流的流量丈量。
假如運用條件不契合上述規則，流量系數和流量丈量差錯預算需經實驗斷定或采用其它批改辦法。

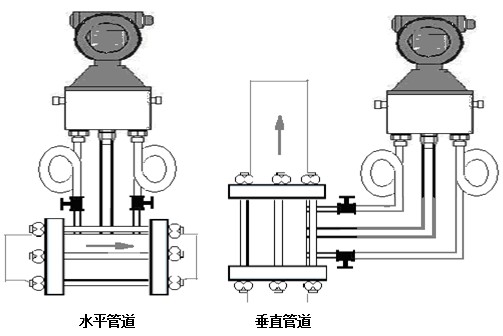

3、設備技能請求
①節省件在規則中的設備應確保其前端面與管道軸線筆直，偏角不得超越±1°。
②節省件在規則中的設備應確保其開孔與管道同軸，其同軸度ex應滿意：ex≤0.025D/（0.1+2.3β4）
③關于規范節省設備，節省件的筆直度與同軸度已由零件制作及設備加以確保。但節省設備與技術管道相連，兩邊直管段的設備質量仍將影響商品的運用質量，為此節省設備兩頭的直管段的設備應契合下列請求：
1）兩頭的直管段應與節省設備同軸。
2）節省件上游側2D以外的管道可由一根或幾根管段構成。但任何兩根管段之間，由于管道突變或錯位在表里表構成的臺階應小于±0.3%。
多參數變送器 3）節省設備或節省件應按外外表所標明的活動方向設備。
4）導壓管可配用通常級精度的20號鋼冷撥無縫鋼管。其規范為14×2，鋼管頭部外表不該有拉痕，高低，裂紋或銹蝕景象。節省設備與差壓變送器應盡也許靠近，通常不超越20m，假如傳壓間隔大于20m，首先應考慮就近設備變送器，將差壓轉為電信號后再遠傳。傳壓細管應扎成一束，用支架或卡箍固定在墻壁上或溝槽中，并應確保每1m有70mm的斜度。
5）法蘭設備夾緊后，各密封墊片不得闖入管腔。

4、運用保護
①在新技術管道上設備規范節省設備時應格外注意，技術管道內的焊屑、雜物等流過要損害節省件，因而要用一段短管替代流量計作業一些時刻，然后再裝上節省設備。
②請求單個標定的狀況
多參量變送器 1）在下述狀況，節省設備有關管段及管件裝成一體后進行單個標定。
2）節省設備上游側有不屬于附錄一和本闡明書管道條件中所列幾種部分阻力件方式。
3）節省設備上游側最小直管段長度L1小于附錄一所列括號內數值。
4）節省設備上下流側直管段長度均在括號表里的數值之間。
5）規范節省設備的設備和運用條件不契合本規范的有關規則，而又無法按GB/T2624—93附錄C引薦的辦法處理。請求進步丈量精度，可經過單個標定來到達。
③規范節省設備投用后，隨時刻添加，不管節省設備自身或管道內壁都也許由于與流體長時間觸摸而改動初始狀況，應對節省設備定期進行拆洗、清潔、檢查和替換，使節省設備處于原規劃的作業狀況，確保丈量的精確性。保護作業內容有：
1）用無鉛汽油清潔節省件，并鏟除各外表上的沉積物，嚴禁用金屬用具鏟除節省件上游側端面，開孔圓柱面、圓錐面、進口直角邊際縮短廊形外表及下流側端面上的沉積物。
2）用無鉛汽油清潔取壓法蘭（或環室），清潔去掉各部件的臟物，清潔疏通導壓管內壁。
3）檢查節省件質量：關于孔板，進口邊際是不是因流體沖刷，化學腐蝕或雜物損害，使得邊際變圓，開孔圓度、直徑增大等，孔板端面有無曲折變形損害，若質量變劣，應予替換以確保丈量得精確；關于噴嘴應檢查進口廊形質量及出口邊際槽口是不是損害。
4）鏟除上下流丈量管內的沉積物，清潔上下流丈量管法蘭密封面。
5）拆裝節省件或節省設備時應格外注意，密封墊片的厚度要適宜，內徑夾緊后不得闖入管腔，裝回孔板時不得倒裝，各銜接螺栓因均勻?qū)菙Q緊等。
