▲技術參數
多參量文丘里流量計 氣體流量計 蒸汽流量計 自帶溫壓補償 是一種新型的流量計，可顯示工作壓力、溫度、瞬時、累積流量, 可以替代原來的由差壓變送器、壓力變送器、溫度變送器、二次儀表的傳統組合。并可對氣體、蒸汽進行自動溫度壓力補償、實現了現場直接顯示標況流量、質量流量的功能，在外接24V電源的情況下， 可以提供電流、頻率、485遠傳輸出。并可以使用一個電池工作2-3年。
▲特征描述
● 可電池供電現場顯示無須外接電源工作2-3年
● 全隔離輸出超強抗干擾性設計，屏蔽一切干擾
● 可輸出脈沖、電流(4-20mA)、485(modbus-rtu)信號
● 自帶溫度壓力傳感器
● 氣體、蒸汽自動溫度壓力補償
● 量程比1:60
1:100 1:200 1:400
● 氣體可顯示溫度、壓力、工況流量、標況流量等參數
● 蒸汽可顯示溫度、壓力、密度、質量流量等參數
● 可對流量傳感器線性進行分段矯正
● 微差壓可以測量10Pa-6000Pa
● 用戶不需要做任何調試裝上即可使用
● 開放平臺，可根據用戶要求定制算法
● 可靠性高，用戶不需做任何維護
● 傳感器逐點補償，溫度穩定性高
● 隔爆設計，隔爆等級ExdIICT4
▲多參量變送器規格
|
測量范圍 |
表壓:0-0.05至0-40Mpa |
|
過載范圍 |
與測量范圍有關，最低1Mpa，最高40Mpa |
|
精度等級 |
0.05級0.1級0.2級0.5級 |
|
工作電源 |
內置3.6VDC 24VDC |
|
輸出信號 |
三線制頻率(0-1000Hz) 2線/3線制電流(4-20mA)四線制485(modbus-rtu)可選 |
|
溫度范圍 |
介質溫度-200-600℃工作溫度-40-85℃儲存溫度-45-125℃ |
|
溫度影響 |
0.03%F.S./℃ |
|
電器連接 |
接線端子 |
|
防護等級 |
IP65 |
|
螺紋接口 |
M20x1.5內螺紋 |
|
抗震動性 |
20g,20-5000Hz |
|
抗沖擊性 |
100g,11ms |
|
外殼材質 |
鋁合金 |
|
使用壽命 |
>1x108壓力循環 |

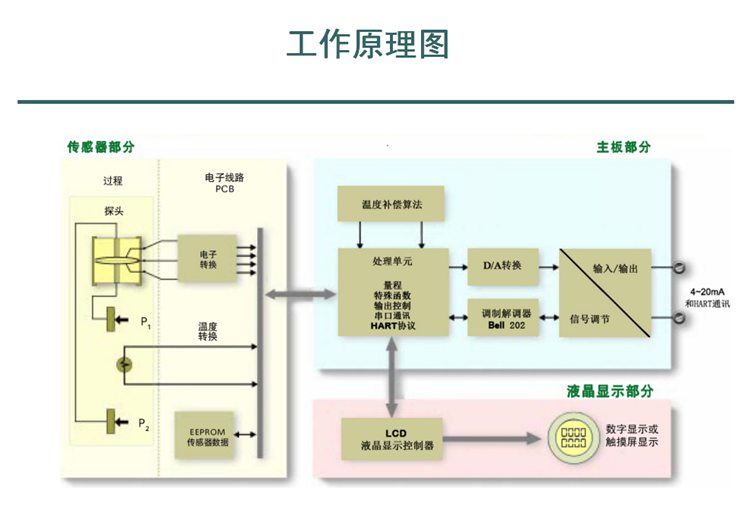

▲工作原理圖
▲安裝注意事項
由于工藝流程的需要，KD9051系列變送器經常安裝在工作條件較為惡劣的現場，為了保證其應有的精度指標，安裝時注意以下事項：
1、管道進行掃線時候應關閉取壓閥，防止過載或者高溫燒壞變送器。
2、變送器應在額定壓力、溫度范圍內工作，不能超過最大額定壓力、溫度范圍。
3、應盡量安裝在溫度梯度和溫度變化小，無沖擊和振動的地方，無氣泡。
4、安裝位置盡量遠離變頻器或大功率電機，必要時采取隔離措施，使用屏蔽電源線。

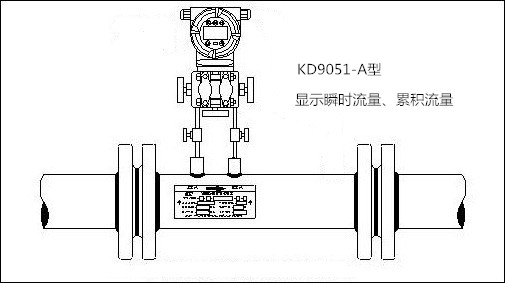

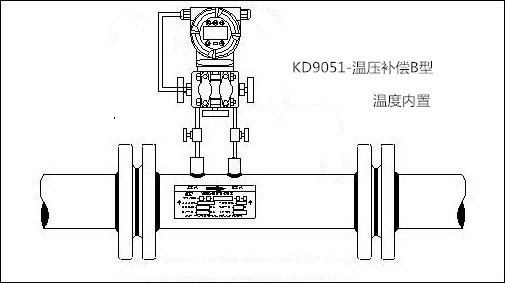

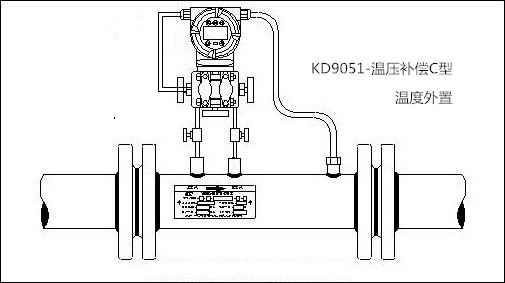

▲安裝示意圖

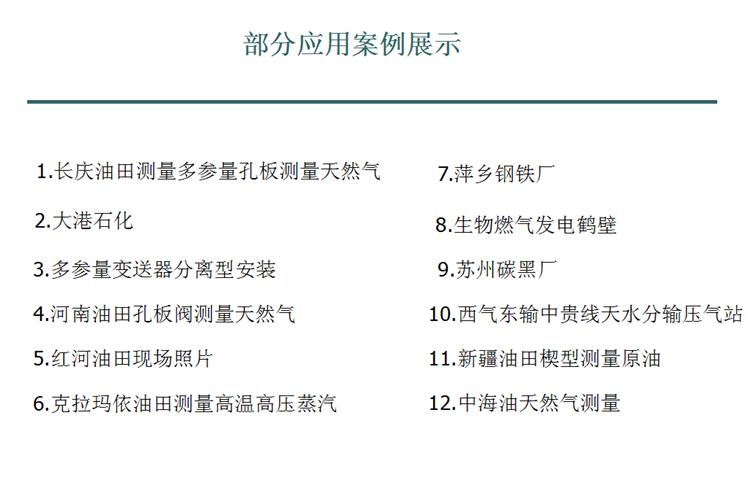

▲用途/應用案例

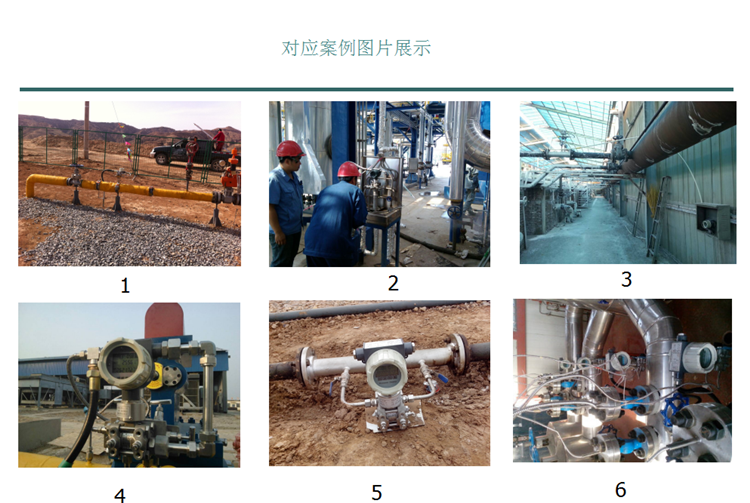

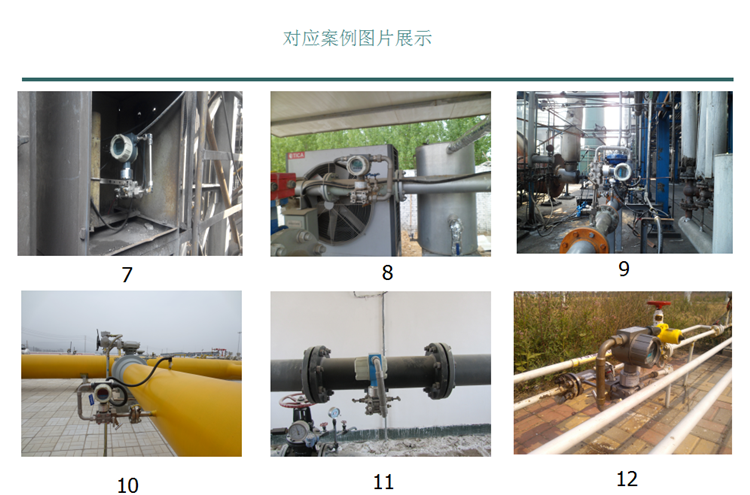

▲案例現場
▲概述
對于文丘里管的知道我們所知道的已不再少量，在你流量計的工作中，各種流量計產品對于我們來說都是相對有用的。運用的領域環境不一樣相對的在流量計的挑選也就不一樣。對于流量計產品我們還要知道，它在運用中還需要注意很多疑問。不管是在工作前仍是工作后，相應的檢查工作是少不了的。如今就和宏沛小編一起看看文丘里流量計的運用于工作前的檢查任務。
文丘里流量計是用于測量關閉管道中單相安穩流體的流量，常用于測量空氣、天然氣、煤氣、水等流體的流量計，是通過量測縮短管段與進口管道之間的壓差來核算管道流量的儀器。
它是新一代差壓式流量測量表面，其根柢測量原理是以能量守恒定律——伯極力方程和活動連續性方程為基礎的流量測量方法。內文丘里管由一圓形測量管和置入測量管內并與測量管同軸的特型芯體所構成。特型芯體的徑向表面面具有與經典文丘里管內表面類似的幾何廓形，并與測量管內表面之間構成一個異徑環形過流縫隙。
流體流經內文丘里管的節約進程同流體流經經典文丘里管、環形孔板的節約進程根柢類似。內文丘里管的這種構造特征，使之在運用進程中不存在類似孔板節約件的銳緣磨蝕與積污疑問，并能對節約前管內流體速度分布梯度及或許存在的各種非軸對稱速度分布進行有用的活動調整(整流)，然后完成了高精確度與高安穩性的流量測量。
文丘里流量計工作前的檢查
1、檢查各變送器(含差壓、壓力及溫度變送器)的配管、設備及接線是不是精確。
2、檢查悉數焊裝接口、絲扣接頭是不是做到緊密、不走漏。
3、檢查二次表面接線是不是精確，與各變送器之間的接線是不是精確，要害檢查電源接頭方位。
4、上述檢查無誤后，接通二次表面供電電源。
