▲技術參數
氣體流量計 蒸汽流量計 自帶溫壓補償 多孔孔板流量計 是一種新型的流量計，可顯示工作壓力、溫度、瞬時、累積流量, 可以替代原來的由差壓變送器、壓力變送器、溫度變送器、二次儀表的傳統組合。并可對氣體、蒸汽進行自動溫度壓力補償、實現了現場直接顯示標況流量、質量流量的功能，在外接24V電源的情況下， 可以提供電流、頻率、485遠傳輸出。并可以使用一個電池工作2-3年。
▲特征描述
● 可電池供電現場顯示無須外接電源工作2-3年
● 全隔離輸出超強抗干擾性設計，屏蔽一切干擾
● 可輸出脈沖、電流(4-20mA)、485(modbus-rtu)信號
● 自帶溫度壓力傳感器
● 氣體、蒸汽自動溫度壓力補償
● 量程比1:60
1:100 1:200 1:400
● 氣體可顯示溫度、壓力、工況流量、標況流量等參數
● 蒸汽可顯示溫度、壓力、密度、質量流量等參數
● 可對流量傳感器線性進行分段矯正
● 微差壓可以測量10Pa-6000Pa
● 用戶不需要做任何調試裝上即可使用
● 開放平臺，可根據用戶要求定制算法
● 可靠性高，用戶不需做任何維護
● 傳感器逐點補償，溫度穩定性高
● 隔爆設計，隔爆等級ExdIICT4
▲多參量變送器規格
|
測量范圍 |
表壓:0-0.05至0-40Mpa |
|
過載范圍 |
與測量范圍有關，最低1Mpa，最高40Mpa |
|
精度等級 |
0.05級0.1級0.2級0.5級 |
|
工作電源 |
內置3.6VDC 24VDC |
|
輸出信號 |
三線制頻率(0-1000Hz) 2線/3線制電流(4-20mA)四線制485(modbus-rtu)可選 |
|
溫度范圍 |
介質溫度-200-600℃工作溫度-40-85℃儲存溫度-45-125℃ |
|
溫度影響 |
0.03%F.S./℃ |
|
電器連接 |
接線端子 |
|
防護等級 |
IP65 |
|
螺紋接口 |
M20x1.5內螺紋 |
|
抗震動性 |
20g,20-5000Hz |
|
抗沖擊性 |
100g,11ms |
|
外殼材質 |
鋁合金 |
|
使用壽命 |
>1x108壓力循環 |

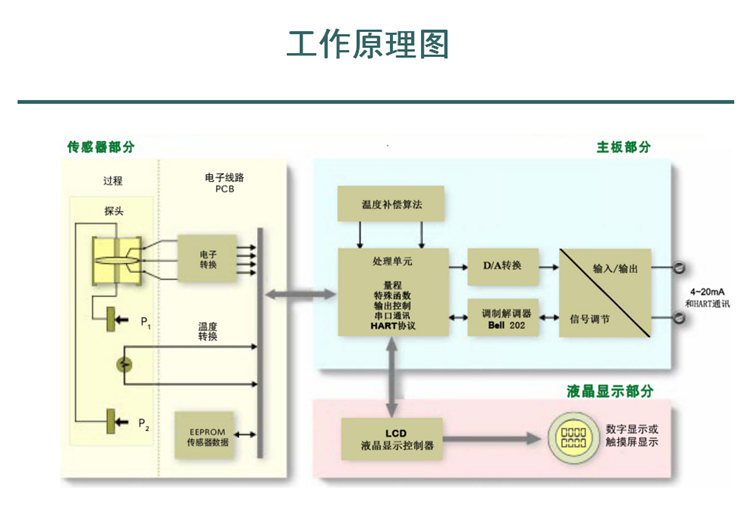

▲工作原理圖
▲安裝注意事項
由于工藝流程的需要，KD9051系列變送器經常安裝在工作條件較為惡劣的現場，為了保證其應有的精度指標，安裝時注意以下事項：
1、管道進行掃線時候應關閉取壓閥，防止過載或者高溫燒壞變送器。
2、變送器應在額定壓力、溫度范圍內工作，不能超過最大額定壓力、溫度范圍。
3、應盡量安裝在溫度梯度和溫度變化小，無沖擊和振動的地方，無氣泡。
4、安裝位置盡量遠離變頻器或大功率電機，必要時采取隔離措施，使用屏蔽電源線。

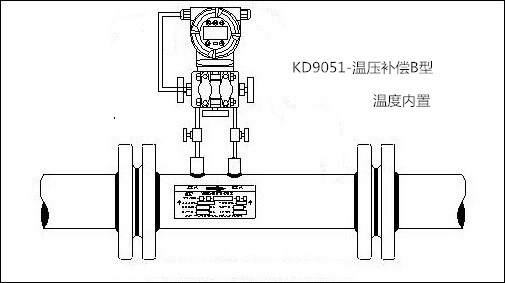

▲安裝示意圖

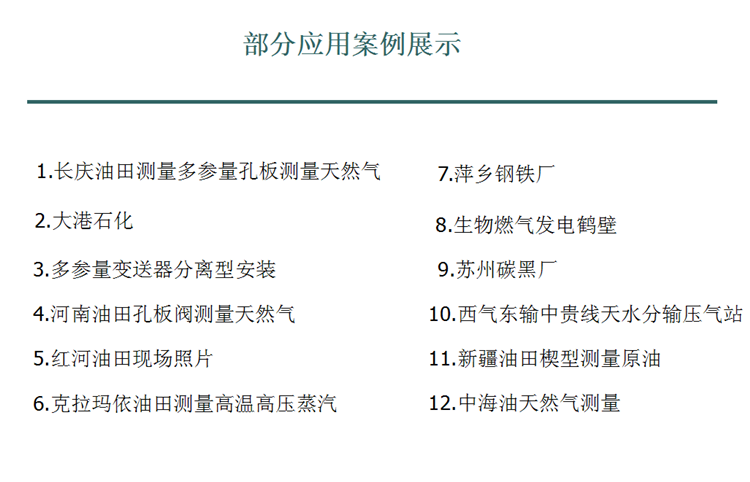

▲用途/應用案例

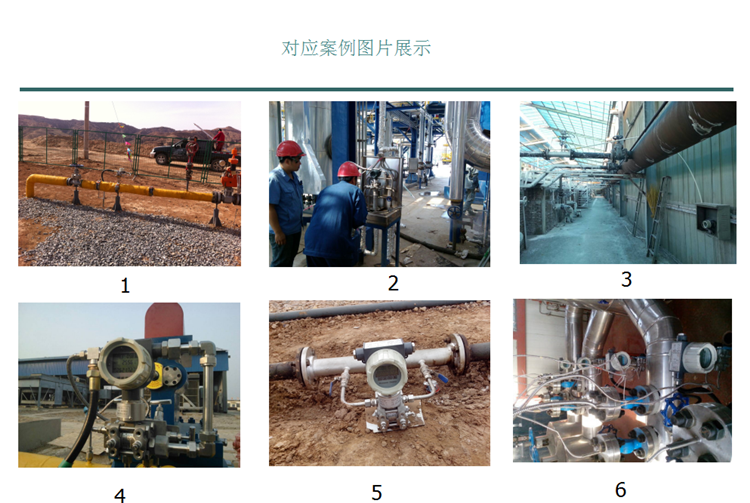

▲案例現場
▲概述
1、線性度高、重復性好
平衡流量傳感器具有對稱多孔結構特征，能對流場進行平衡，降低了渦流、振動和信號噪聲，流場安穩性大大提高，使線性度比孔板提升了5～10倍，重復性提高了54％，為0.15％，從其歸納功用來看，平衡流量計歸于高檔流量計部隊。
2、直管段央求低
平衡流量傳感器因為流場安穩，且壓力恢復比孔板快兩倍，大大所短了對直管段的央求，其前后直管段通常為前3D后1D，最小能夠小于0.5D，然后省去許多直管段，尤其是分外寶貴材料的管道。
3、減少耐久壓力扔掉
多孔對稱的平衡設計，減少了紊流剪切力和渦流的構成，降低了動能的扔掉，在相同的丈量工況下，與孔板對比減少了2.5倍的耐久壓力扔掉，然后節省了相當大的工作能量本錢，是一種節能型外表。
4、耐臟污不易堵
多孔對稱的平衡設計，減少了紊流剪切力和渦流的構成，然后大大降低了停留死區的構成，保證臟污介質順暢經過多個孔，減小了流體孔被堵塞的機會。
5、可直接替換孔板
平衡流量傳感器與孔板具有相同的使用方法和外形，因此能夠直接進行替換，不需要任何配管的改動和有關外表的更改，很合適全廠動力計量改造中將孔板改為平衡流量計。
6、流量丈量計劃寬
依據試驗作用，咱們了解到：平衡流量計的功用，使其流速能夠從最小到音速；其最小雷諾數可低于200，最大雷諾數大于10 7；β值可選0.25～0.90。
7、長時間安穩性好
因為其紊流剪切力的顯著減小，大幅度降低了介質與節省件直接的抵觸，其β值長時間堅持不變，全部外表無可動部件，因此能夠長時間堅持安穩性。
8、可測高溫高壓介質
與孔板等節省設備相同，工作溫度壓力取決于管道和法蘭的材料和等級，工作溫度可達850℃，工作壓力可達42MPa。
9、可測凌亂工況介質
因為其分外的結構設計，使其具有分外的功用，它能夠進行氣液兩相、泥漿，乃至固體顆粒丈量。平衡流量能夠測雙向流。
