產品詳情


▲技術參數
多參量彎管流量計 氣體流量計 蒸汽流量計 自帶溫壓補償是一種新型的流量計，可顯示工作壓力、溫度、瞬時、累積流量, 可以替代原來的由差壓變送器、壓力變送器、溫度變送器、二次儀表的傳統組合。并可對氣體、蒸汽進行自動溫度壓力補償、實現了現場直接顯示標況流量、質量流量的功能，在外接24V電源的情況下， 可以提供電流、頻率、485遠傳輸出。并可以使用一個電池工作2-3年。


▲特征描述
● 可電池供電現場顯示無須外接電源工作2-3年
● 全隔離輸出超強抗干擾性設計，屏蔽一切干擾
● 可輸出脈沖、電流(4-20mA)、485(modbus-rtu)信號
● 自帶溫度壓力傳感器
● 氣體、蒸汽自動溫度壓力補償
● 量程比1:60 1:100 1:200 1:400
● 氣體可顯示溫度、壓力、工況流量、標況流量等參數
● 蒸汽可顯示溫度、壓力、密度、質量流量等參數
● 可對流量傳感器線性進行分段矯正
● 微差壓可以測量10Pa-6000Pa
● 用戶不需要做任何調試裝上即可使用
● 開放平臺，可根據用戶要求定制算法
● 可靠性高，用戶不需做任何維護
● 傳感器逐點補償，溫度穩定性高
● 隔爆設計，隔爆等級ExdIICT4


▲多參量變送器規格

▲工作原理圖

▲安裝注意事項
由于工藝流程的需要，KD9051系列變送器經常安裝在工作條件較為惡劣的現場，為了保證其應有的精度指標，安裝時注意以下事項：

1、管道進行掃線時候應關閉取壓閥，防止過載或者高溫燒壞變送器。

2、變送器應在額定壓力、溫度范圍內工作，不能超過最大額定壓力、溫度范圍。

3、應盡量安裝在溫度梯度和溫度變化小，無沖擊和振動的地方，無氣泡。

4、安裝位置盡量遠離變頻器或大功率電機，必要時采取隔離措施，使用屏蔽電源線。

▲安裝示意圖

▲用途/應用案例

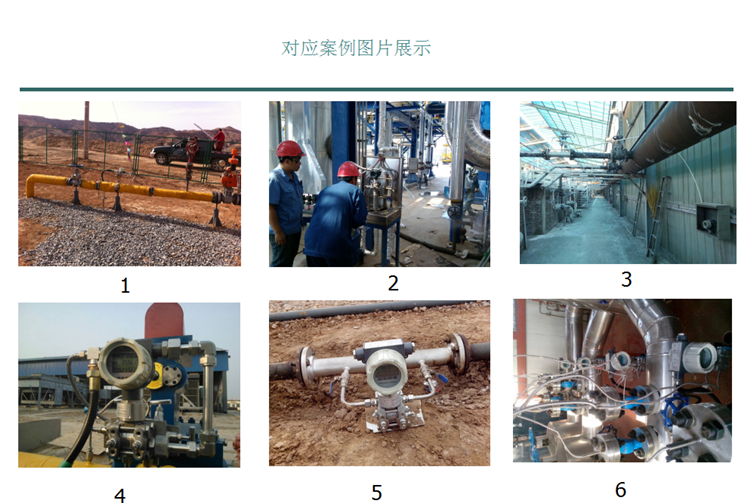

▲案例現場

▲概述

關鍵詞:彎管流量計
渦街流量計選用搶先的差動技術，協作阻隔、屏蔽、濾波等方法，克服了同類產品抗震性差、小信號數據失調等疑問，并選用了一起的傳感器封裝技術和防護方法，保證了產品的可靠性。產品有底子型和復合型兩種型式，底子型測量單一流量信號；復合型可一起完成溫度、壓力、流量的測量。每種型式都有整體、分體結構，以習慣不一樣的設備環境。(延伸閱讀...多參量彎管流量計)
渦街流量計表體中一起集成溫壓賠償賠償功用，可測量流體的標準體積流量或標準質量流量。全智能化、數字化電路設計，可主動賠償被測流體密度或標況體積核算。全新的數字濾波和批改功用使流量測量更加精準可靠。電池供電型無需外接電源既可連續工作兩年以上。全新點陣漢字液晶顯示，運用操作更便利。(延伸閱讀...多參量彎管流量計)

渦街流量計利益介紹：（1）渦街流量計無可動部件，測量元件結構簡略，功用可靠，運用壽命長。（2）渦街流量計測量規劃寬。量程比一般能抵達1：10。（3）渦街流量計的體積流量不受被測流體的溫度、壓力、密度或粘度等熱工參數的影響。一般不需獨自標定。它可以測量液體、氣體或蒸汽的流量。（4）它構成的壓力丟掉小。（5）準確度較高，重復性為0.5％，且維護量小。
渦街流量計缺點介紹：（1）渦街流量計工作狀態下的體積流量不受被測流體溫度、壓力、密度等熱工參數的影響，但液體或蒸汽的畢竟測量效果應是質量流量，對于氣體，畢竟測量效果應是標準體積流量。質量流量或標準體積流量都有必要通過流體密度進行換算，有必要考慮流體工況改動致使的流體密度改動。（2）構成流量測量過失的要素主要有：管道流速不均構成的測量過失；不能準確判定流體工況改動時的介質密度；將濕豐滿蒸汽假設成干豐滿蒸汽進行測量。這些過失假設不加以束縛或消除，電磁流量計的總測量過失會很大。（3）抗振功用差。外來振動會使渦街流量計發生測量過失，甚至不能正常工作。通道流體高流速沖擊會使渦街發生體的懸臂發生附加振動，使測量精度降低。大管徑影響更為明顯。（4）對測量臟污介質習慣性差。渦街流量計的發生體很容易被介質臟污或被污物盤繞，改動幾何體標準，對測量精度構成極大影響。（5）直管段懇求高。專家指出，渦街流量計直管段一定要保證前40D后20D，才華滿足測量懇求。（6）耐溫功用差。渦街流量計一般只能測量300℃以下介質的流體流量。(延伸閱讀...多參量彎管流量計)
文丘里流量計利益介紹：假設能徹底依照ASME標準準確制造，測量精度也可以抵達 0.5%, 但是國產文丘里由于其制造技術疑問, 精度很難保證, 國內老資格的技術力量雄厚的開封儀表廠也只能保證4% 測量精度，該廠具有國家級大流量實驗室，具有研討出產的整體技術部隊，別的一些這些年發展起來的只是具有機械加工能力的儀表廠，出產的文丘里測量精度更難保證。 對于超超臨界發電的工況，這種喉管處的均壓環在高溫高壓下運用是一個很危險的環節，不選用均壓環，就不符合ASNE ISO5167標準，測量精度就無法保證，這是高壓經典式文丘里制造中的一個對立。(延伸閱讀...多參量彎管流量計)
文丘里流量計缺點介紹：喉管和進口/出口一樣質料,流體對喉管的沖刷和磨損嚴重，無法保證長時間測量精度。結構長度有必要按ISO-5167規矩制造, 不然就達不到所需精度, 由于ISO-5167對經典文丘里的嚴峻結構規矩, 使得它的流量測量規劃最大/最小流量比很小, 一般在 3 – 5 之間. 很難滿足流量改動起伏大的流量測量. (延伸閱讀...多參量彎管流量計)
