多參量威力巴流量計 氣體流量計 蒸汽流量計 自帶溫壓補償是一種新型的流量計，可顯示工作壓力、溫度、瞬時、累積流量, 可以替代原來的由差壓變送器、壓力變送器、溫度變送器、二次儀表的傳統組合。并可對氣體、蒸汽進行自動溫度壓力補償、實現了現場直接顯示標況流量、質量流量的功能，在外接24V電源的情況下， 可以提供電流、頻率、485遠傳輸出。并可以使用一個電池工作2-3年。
▲特征描述
● 可電池供電現場顯示無須外接電源工作2-3年
● 全隔離輸出超強抗干擾性設計，屏蔽一切干擾
● 可輸出脈沖、電流(4-20mA)、485(modbus-rtu)信號
● 自帶溫度壓力傳感器
● 氣體、蒸汽自動溫度壓力補償
● 量程比1:60
1:100 1:200 1:400
● 氣體可顯示溫度、壓力、工況流量、標況流量等參數
● 蒸汽可顯示溫度、壓力、密度、質量流量等參數
● 可對流量傳感器線性進行分段矯正
● 微差壓可以測量10Pa-6000Pa
● 用戶不需要做任何調試裝上即可使用
● 開放平臺，可根據用戶要求定制算法
● 可靠性高，用戶不需做任何維護
● 傳感器逐點補償，溫度穩定性高
● 隔爆設計，隔爆等級ExdIICT4
▲多參量變送器規格
|
測量范圍 |
表壓:0-0.05至0-40Mpa |
|
過載范圍 |
與測量范圍有關，最低1Mpa，最高40Mpa |
|
精度等級 |
0.05級0.1級0.2級0.5級 |
|
工作電源 |
內置3.6VDC 24VDC |
|
輸出信號 |
三線制頻率(0-1000Hz) 2線/3線制電流(4-20mA)四線制485(modbus-rtu)可選 |
|
溫度范圍 |
介質溫度-200-600℃工作溫度-40-85℃儲存溫度-45-125℃ |
|
溫度影響 |
0.03%F.S./℃ |
|
電器連接 |
接線端子 |
|
防護等級 |
IP65 |
|
螺紋接口 |
M20x1.5內螺紋 |
|
抗震動性 |
20g,20-5000Hz |
|
抗沖擊性 |
100g,11ms |
|
外殼材質 |
鋁合金 |
|
使用壽命 |
>1x108壓力循環 |
▲工作原理圖
▲安裝注意事項
由于工藝流程的需要，KD9051系列變送器經常安裝在工作條件較為惡劣的現場，為了保證其應有的精度指標，安裝時注意以下事項：
1、管道進行掃線時候應關閉取壓閥，防止過載或者高溫?zé)龎淖兯推鳌?
2、變送器應在額定壓力、溫度范圍內工作，不能超過最大額定壓力、溫度范圍。
3、應盡量安裝在溫度梯度和溫度變化小，無沖擊和振動的地方，無氣泡。
4、安裝位置盡量遠離變頻器或大功率電機，必要時采取隔離措施，使用屏蔽電源線。

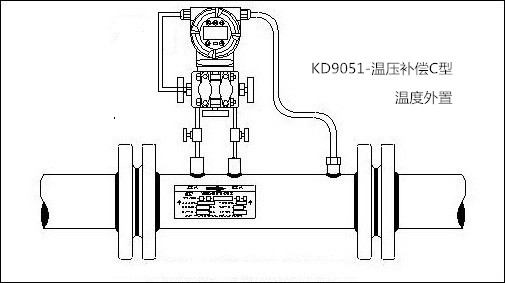

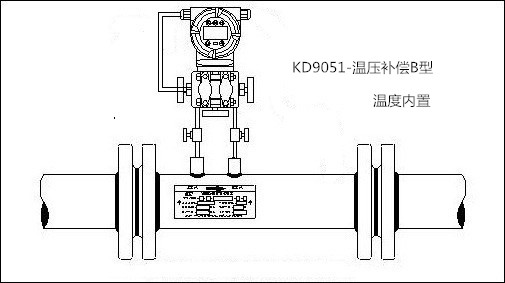

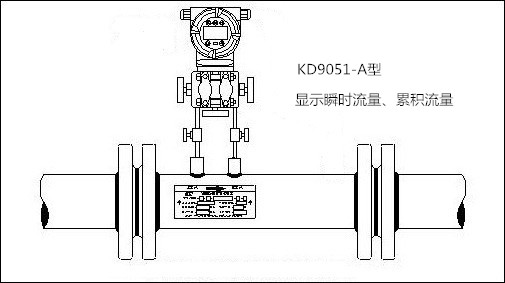

▲安裝示意圖
▲用途/應用案例
▲案例現場
▲概述
1 、投運前的準備工作
①傳感器設備精確：
結束傳感器在管道上設備后，投運前有必要細心檢查，懇求焊接健旺，方向精確，嚴重不走漏，刺進深度恰當?shù)取?
②表面調校：
傳感器配套表面有差壓變送器和智能流量積算儀 ( 還或許有壓力變送器和溫度變送器)等。都有必要經查驗和調校后，方可投入運用。表面的測量方案要符合傳感器和被測介質的懇求。例如被測空氣最大流量 Qmax=5000m3/h, 經計算算出傳感器發生的差壓最大值
△Pmax=0.6Kpa，則差壓變送器的測量方案應調校為 0~0.6KPa, 對應輸出4~20mADC電流信號。對于通用型流量積算儀 , 應當按實時的流量方案、差壓方案、介質密度、溫度、壓力、流量運算懇求等，事前編程組態輸入積算儀，有必要使積算儀能精確運算和閃現流量。
③表面接線精確：
傳感器與差壓變送器、流量積算儀等構成測量系統，配套表面的電源線，表面之間的信號輸出與輸入線，操控與報警聯線等，在各個表面的接線板 ( 又稱端子板 ) 上都有清楚的符號，有必要精招認別和選擇運用，投運前對表面接線要重復檢查無誤。為了做好投運前的準備工作，除了細心閱讀《威力巴流量計運用說明書》外 , 還應當閱讀《差壓變送器運用說明書》、《智能流量積算儀運用說明書》等資料，遵從說明書的教訓進行工作。
2 、流量計的投運工作
①測量系統關閉：
投運準備工作已結束，被測介質布滿技術管道活動，傳感器測量系統暫時處于關閉情況，這時應使三閥組的平衡閥處于翻開情況，高壓閥 P l 和低壓閥 P2處于關閉情況。配套表面處于供電情況，預熱約 15 分鐘。
②測量系統翻開：
表面預熱后，翻開測量系統。在三閥組上翻開 Pl 閥和 P2 閥，平衡閥仍處于翻開。這時，差壓變送器己充入被測介質 ( 氣體或液體 )，翻開變送器上的排污閥，活絡排出臟液或氣體后關閉。然后關閉三閥組上的平衡閥，變送器即進入差壓測量情況。輸出與差壓△ P 對應的信號電流 I △P 從信號電流值 (m A) 可算出差壓△P 值 (KP a ) 。流量積算儀也進入工作情況 , 閃現出被測介質流量。
假設上述工作均順暢，流量計工作正常，投運工作便結束，交給出產運用。
3 、流量計的維護
威力巴流量計維護工作少 , 威力巴一體化傳感器免維護。配套的二次表面平常維護量很小，只需作些零點檢查、量程查驗的等平常維護。可是，對某些場合，被測介質的運用條件與設計條件違反較大時，就需作些現場參數修正等工作。舉出幾種情況如下：
①出產進程不連續，時停時開的場合。應留神流量計維護。當出產進程停產時，應當將三閥組的平衡閥翻開，高壓閥 P l 和低壓閥 P2 關閉，差壓變送器處于無差壓輸入情況。當出產進程恢復時，應從頭將 P 1和 P2 翻開后。關閉平衡閥，差壓變送器恢復有差壓輸入測量情況。
②對于某些含塵量多的被測介質，例如粗煤氣 ( 未清洗 ) 、工業用水 ( 含砂 ) 、濕潤氣體 (含塵) 等，估計或許堵塞探頭取壓孔時，應守時進行吹洗。吹洗方法用壓縮空氣引入傳感器反吹，把高壓孔和低壓孔粘上的塵粒吹掉，防止堵塞現象發生。每次吹洗時間不跨過30秒，在這段時間應把通向差壓變送器的引壓管路關閉，吹洗結束再從頭翻開。在單個不允許吹入壓縮空氣的場合，例如高溫煤氣，則可用蒸汽進行吹洗。
3.威立巴探頭防堵塞設計威力巴流量探頭以其超卓的防堵設計，徹底擺脫了阿牛巴等刺進式流量探頭易堵塞的害處，使均速管流量探頭的防堵水平達到了空前的高度。
