▲技術參數
多參量阿牛巴流量計 氣體流量計 蒸汽流量計 自帶溫壓補償是一種新型的流量計，可顯示工作壓力、溫度、瞬時、累積流量, 可以替代原來的由差壓變送器、壓力變送器、溫度變送器、二次儀表的傳統組合。并可對氣體、蒸汽進行自動溫度壓力補償、實現了現場直接顯示標況流量、質量流量的功能，在外接24V電源的情況下， 可以提供電流、頻率、485遠傳輸出。并可以使用一個電池工作2-3年。
▲特征描述
● 可電池供電現場顯示無須外接電源工作2-3年
● 全隔離輸出超強抗干擾性設計，屏蔽一切干擾
● 可輸出脈沖、電流(4-20mA)、485(modbus-rtu)信號
● 自帶溫度壓力傳感器
● 氣體、蒸汽自動溫度壓力補償
● 量程比1:60
1:100 1:200 1:400
● 氣體可顯示溫度、壓力、工況流量、標況流量等參數
● 蒸汽可顯示溫度、壓力、密度、質量流量等參數
● 可對流量傳感器線性進行分段矯正
● 微差壓可以測量10Pa-6000Pa
● 用戶不需要做任何調試裝上即可使用
● 開放平臺，可根據用戶要求定制算法
● 可靠性高，用戶不需做任何維護
● 傳感器逐點補償，溫度穩定性高
● 隔爆設計，隔爆等級ExdIICT4
▲多參量變送器規格
|
測量范圍 |
表壓:0-0.05至0-40Mpa |
|
過載范圍 |
與測量范圍有關，最低1Mpa，最高40Mpa |
|
精度等級 |
0.05級0.1級0.2級0.5級 |
|
工作電源 |
內置3.6VDC 24VDC |
|
輸出信號 |
三線制頻率(0-1000Hz) 2線/3線制電流(4-20mA)四線制485(modbus-rtu)可選 |
|
溫度范圍 |
介質溫度-200-600℃工作溫度-40-85℃儲存溫度-45-125℃ |
|
溫度影響 |
0.03%F.S./℃ |
|
電器連接 |
接線端子 |
|
防護等級 |
IP65 |
|
螺紋接口 |
M20x1.5內螺紋 |
|
抗震動性 |
20g,20-5000Hz |
|
抗沖擊性 |
100g,11ms |
|
外殼材質 |
鋁合金 |
|
使用壽命 |
>1x108壓力循環 |

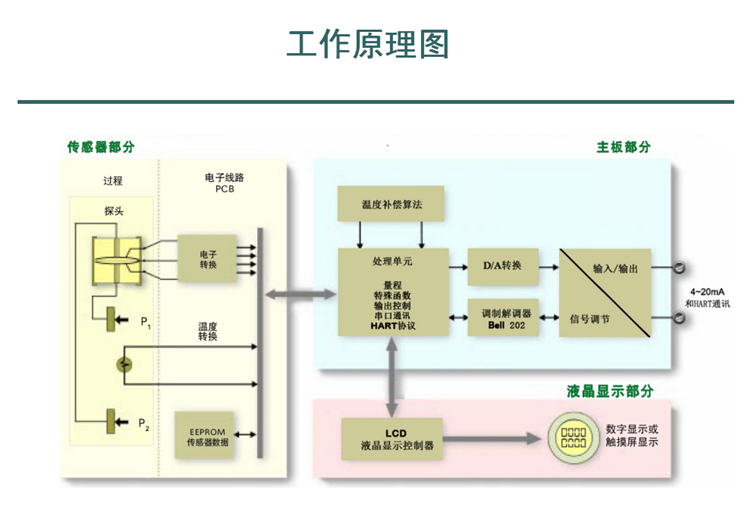

▲工作原理圖
▲安裝注意事項
由于工藝流程的需要，KD9051系列變送器經常安裝在工作條件較為惡劣的現場，為了保證其應有的精度指標，安裝時注意以下事項：
1、管道進行掃線時候應關閉取壓閥，防止過載或者高溫燒壞變送器。
2、變送器應在額定壓力、溫度范圍內工作，不能超過最大額定壓力、溫度范圍。
3、應盡量安裝在溫度梯度和溫度變化小，無沖擊和振動的地方，無氣泡。
4、安裝位置盡量遠離變頻器或大功率電機，必要時采取隔離措施，使用屏蔽電源線。

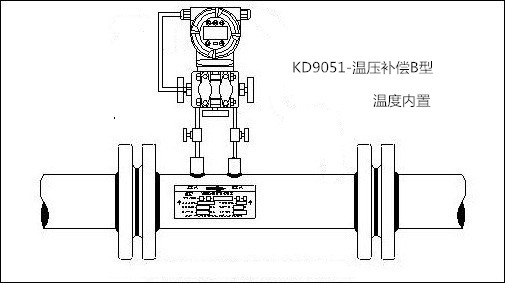

▲安裝示意圖

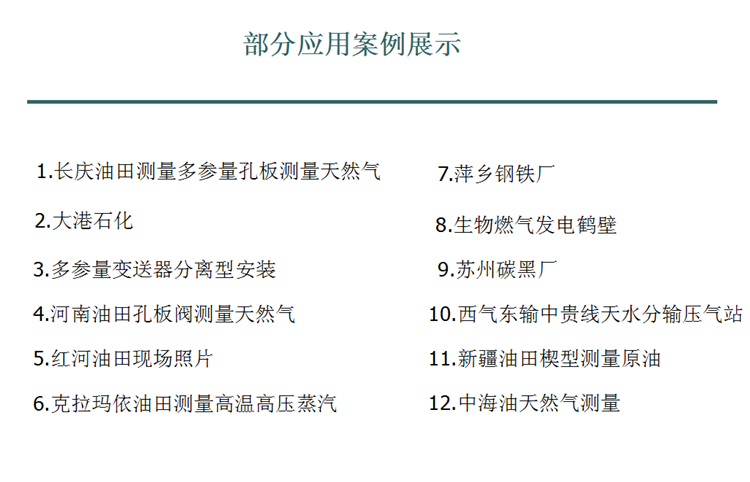

▲用途/應用案例
▲案例現場
▲概述
當今社會工業在不斷的展開行進，我們在運用流量計與設備之間存在著非常大的間隔，洗浴流量的測量就非常的困難。可是阿牛巴流量計的呈現處理了這一敵對，首要是因為流量計是一個報價非常低但運用功率非常好的一個流量計，阿牛巴流量計的測量準確度非常的精準。
阿牛巴流量計不只是因為其體積小攜帶方便，而且其對不一樣的環境還能夠測量，不只不會影響到測量的準確度，而且還能夠維護自身不被損害。然后抵達測量流量的意圖，具有較高的安穩性和重復性。以下是有關阿牛巴流量計運用過程中校驗方面的一些知識：
1、選用稱重法校驗液體流量的方法，用泵將實驗液送到恒壓水塔中，實驗液通過恒壓塔后流到校驗表面中，在一定的時刻內將分流器控制流體寫入到稱重容器中寫入的時刻由計時器測量，稱重中的液體質量有衡器計量出來，這么就能夠計算出通過校驗流量計的流量。
2、選用標準表對比法校驗氣體流量計的方法，首先將一只預先現已判定了差錯的流量，和被檢流量計串聯在同一管道上進行對比，假設管道沒有旁路和泄露流過第二個流量計的流量應該是持平的，在安穩流量計下一起記載標準表的讀數和檢表的讀數，所以在選擇流量標準表要注意選擇準確度高、示值安穩、重復性出色的流量表。
