產品詳情


▲技術參數
多參量孔板流量計 氣體流量計 蒸汽流量計 自帶溫壓補償是一種新型的流量計，可顯示工作壓力、溫度、瞬時、累積流量, 可以替代原來的由差壓變送器、壓力變送器、溫度變送器、二次儀表的傳統組合。并可對氣體、蒸汽進行自動溫度壓力補償、實現了現場直接顯示標況流量、質量流量的功能，在外接24V電源的情況下， 可以提供電流、頻率、485遠傳輸出。并可以使用一個電池工作2-3年。


▲特征描述
● 可電池供電現場顯示無須外接電源工作2-3年
● 全隔離輸出超強抗干擾性設計，屏蔽一切干擾
● 可輸出脈沖、電流(4-20mA)、485(modbus-rtu)信號
● 自帶溫度壓力傳感器
● 氣體、蒸汽自動溫度壓力補償
● 量程比1:60 1:100 1:200 1:400
● 氣體可顯示溫度、壓力、工況流量、標況流量等參數
● 蒸汽可顯示溫度、壓力、密度、質量流量等參數
● 可對流量傳感器線性進行分段矯正
● 微差壓可以測量10Pa-6000Pa
● 用戶不需要做任何調試裝上即可使用
● 開放平臺，可根據用戶要求定制算法
● 可靠性高，用戶不需做任何維護
● 傳感器逐點補償，溫度穩定性高
● 隔爆設計，隔爆等級ExdIICT4


▲多參量變送器規格

▲工作原理圖

▲安裝注意事項
由于工藝流程的需要，KD9051系列變送器經常安裝在工作條件較為惡劣的現場，為了保證其應有的精度指標，安裝時注意以下事項：

1、管道進行掃線時候應關閉取壓閥，防止過載或者高溫燒壞變送器。

2、變送器應在額定壓力、溫度范圍內工作，不能超過最大額定壓力、溫度范圍。

3、應盡量安裝在溫度梯度和溫度變化小，無沖擊和振動的地方，無氣泡。

4、安裝位置盡量遠離變頻器或大功率電機，必要時采取隔離措施，使用屏蔽電源線。

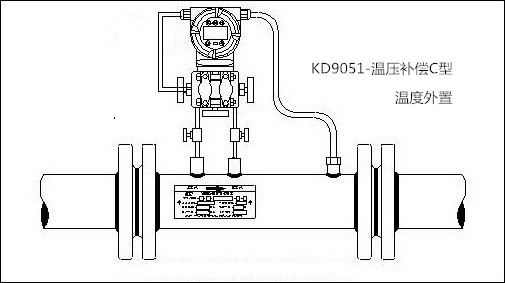

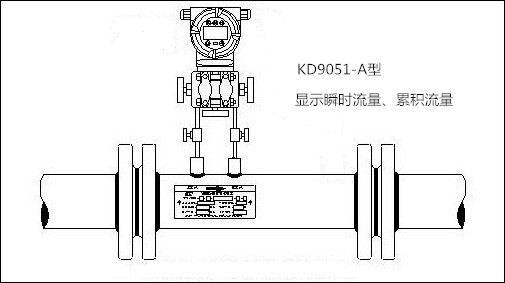

▲安裝示意圖

▲用途/應用案例

▲案例現場

▲概述

現代工業的翻開對孔板流量計的特性和運用計劃提出了各種凌亂的需求.為了滿足這些需求，也就相應發生了各種不一樣的流量丈量辦法和流量丈量外表。在往常生產中.為了保證流量計在運用過程中能精確地丈量流量，除了嚴重按流量汁設備需求和操作規程進行合理設備和仔細操作及保護處理以外，每隔恰當時刻對流量計進行檢定是十分首要的。檢定流量計的首要目的是斷定流量計示值的精確度或給出流量計修改系數。
    1.孔板流量計檢定
    檢定是為了斷定計量用具的計量功用，并斷定其是不是合格所進行的悉數作業。檢定是進行量值傳遞或量值溯源以及保證量值精確一起和量值一起的首要辦法.是國家對悉數計量用具進行處理的技能手段。檢定有必要按照計量檢定規程來進行。
    新制造、運用中和修補后的流量計都有必要按規則進行檢定。
    關于流量計、計量體系和構成計量體系的各單表，需求具有相應的丈量精確度.它應運用可溯源至國家基準的辦法進行標定或查驗。
    用于生意計量的流量計、計量體系.其各構成有些均應進行強逼檢定后.發生的計量數據才是有用合法的。
    孔板流量計在運用中其檢定周期的長短要根據外表的運用條件及對流量計側且流量的需求來斷定。關于流量計設備在室外或介質骯勝、腐蝕性大等惡劣條件下運用.并且運用對比再三而對流量丈量精度需求又對比高時.流量計的檢定周期應恰當短一些。若發現流量計在運行時有反常情況.對其示值的精確度發生置疑時，則應立即對其進行檢定。
    2.孔板流量計的檢定辦法
    流量計的檢定可分為直接檢定法和直接檢定法兩種。
    (1)直接槍定法又稱為干校驗法，它是經過校核流量計各有些的幾許規范，測定與流量有關的物理量，并查看流量汁設備運用條件以及操作是不是按規程進行等來檢定流量計的辦法，在天然氣流量丈量外表中，流量丈量設備和文丘里咬嘴等均可選用干校法檢定。
    通常來說.干校法便當簡練，檢定設備出資少。可是，因為流量計的特性不只與外表的幾許特性有關.并且與管道特性、流體物性、流態及流速散布等多種因索有關.因而可以說即使幾許類似、動力類似的兩個流量計.其示值也難保證徹底一起。所以.干校法的適用計劃有限，精度也不能很高.大多數流量計通常要選用直接位定法進行檢定。
    (2)直接檢定法又分為在線檢定(實流檢定法)和離線檢定兩種辦法。
    在線檢定法需求孔板流量計作業在實習工況情況下，經過選用將己在國家授權的規范設備上校準過、具有斷定精確度等級的規范流量計(或流量規范設備)串接于流量計的作業回路中，用被測介質對流量計進行檢定的辦法，因而，這種辦法可以可靠地斷定流呈計的作業功用.能取得較高的檢定精度。因為受規范流量計《流量規范設備》運送、設備等困難的影響，在線檢定不只檢定費用離，并且有時根本就無法完畢，所以在線檢定辦法在找國天然氣計量中運用的場合為數不多.
    天然氣流量計的離線檢定辦法通常是在試驗室內的流量規范設備上完畢的。在流量計的離線檢定中，流量規范設備和被檢流量計在檢守時的作業介質往往是不一樣于流量計的工況介質，檢守時的作業壓力和溫度也不一樣于流量計的實習作業壓力和溫度。關于氣休流量規范設備，通常選用空氣或天然氣作為檢定介質。選用離線檢定辦法時，有必要找出因檢定介質與實測介質的物理和化學特性的不一樣對流量計示道所構成的影響，有必要找出因為檢定條件與運用條件不一起對流量計示值所選成的影響.并對上述影響進行修改。否則.很難取得滿足的流量計檢定作用。
    3.孔板流量計規范設備
    可以供給斷定精確度，用于校準作業流量計或流量計量體系，并在國家計量有些授權的檢定設備上檢定(或校準).持有有用檢定(校準)證書，證明其精確度的成套儀器外表或成套設備。  氣體流里規范設備的品種不一樣，其計劃各異.但至少應具有壓源、查驗管段、流量調節閥、流量計最規范用具及操控設備五個構成有些。
    壓源用于發生查驗管段內的氣體活動，供給檢定所需的氣體流扭和壓力。氣體流量規范設備的壓源通常需裝備穩壓設備，保證查驗管段內的氣體活動為安穩活動。
    查驗管段是指設備中設備被檢流量計及壓力和溫度丈量外表的技能管路。

    流量調節閥可使裝皿復現的流量到達不一樣的檢定流且值. 天然氣流量計且規范器其可所以規范容器和計時器，也可所以規范秤和計時器.或許用規范流量計作為流量計量規范用具。用規范容器和計時器測得的是氣休體積流量，用規范秤和計時器測得的是氣體質最流量。
    氣體流量規范設備的操控設備首要是指保證設備正常作業所需的自動操控體系和檢定數據的查看洲與處理體系
    運用氣體流里規范設備檢定流且量計（或計量體系）時，需求其不斷定度值應大于被檢流量計（或計量體系）的不斷定度值的1/3.并嚴重按相應檢定規程進行位定。
    關于選用電動外表加核算機進行流量計量的體系.應對單參數的丈量值和數學模型行檢定。
    二、孔板流量計校準
    跟著現代計量技能的翻開.新式計量用具、高精度的計量用具層出不窮.規范計量具作為作業計量用具便用的表象也越來越廣泛，它們為科學、精確計量發揮了首要的作用，但也量臨的一個問翅是與之配套的用于檢定計量用具的規范用具不能滿足需求.為了保證這些計最用具在便用中的精確性，應及時對其進行校準處理。
    1.校準
    校準是運用可溯源國家基準的辦法和相應精確度的規范外表.對流量計量體系和構成計量體系的外表及配套的計量設備進行查驗和調試，將流量計體系的計量功用調整到最佳作業情況所從事的作業.
    當時天然氣計量中選用的校準辦法首要為動態實流校準。在動態實流校準中常見的是選用高一等級規范設備進行對作業流量計、計量體系進行的量值校準和同等級精確度的計量體系之間進行比對校準。
    2.孔板流量計校準辦法
    對流量計的動態校準應在流量計的作業計劃內進行不少于5個點的全量程校準.每個流量點宜重復校準3一6次，校準作用應標明流量計的流量特征系數與流量值或雷諾致的對應聯絡.一起給出其不斷定度。
    對壓力改動活絡的流量計，應在不一樣壓力下作等壓力變流量校準。通常作常壓校準，但要頂計在正常作業壓力下校按時，其區別不該跨過規則值。
    當校準的目的為取得校準曲線時.被校流量計應在校準前后分別進行單表的校準。假定現場校準是槍查或斷定.被佼流量計應堅持其正本固有的作業特性和情況。
    3.孔板流量計校準作用的運用
    由法定計量組織或被授權計量組織對流量計量體系進行的校準.應視為檢定.并發給校準證書。該證書應作為流量計量體系的一有些.可直接選用其證書上給出的流最函數進行流量核算。
