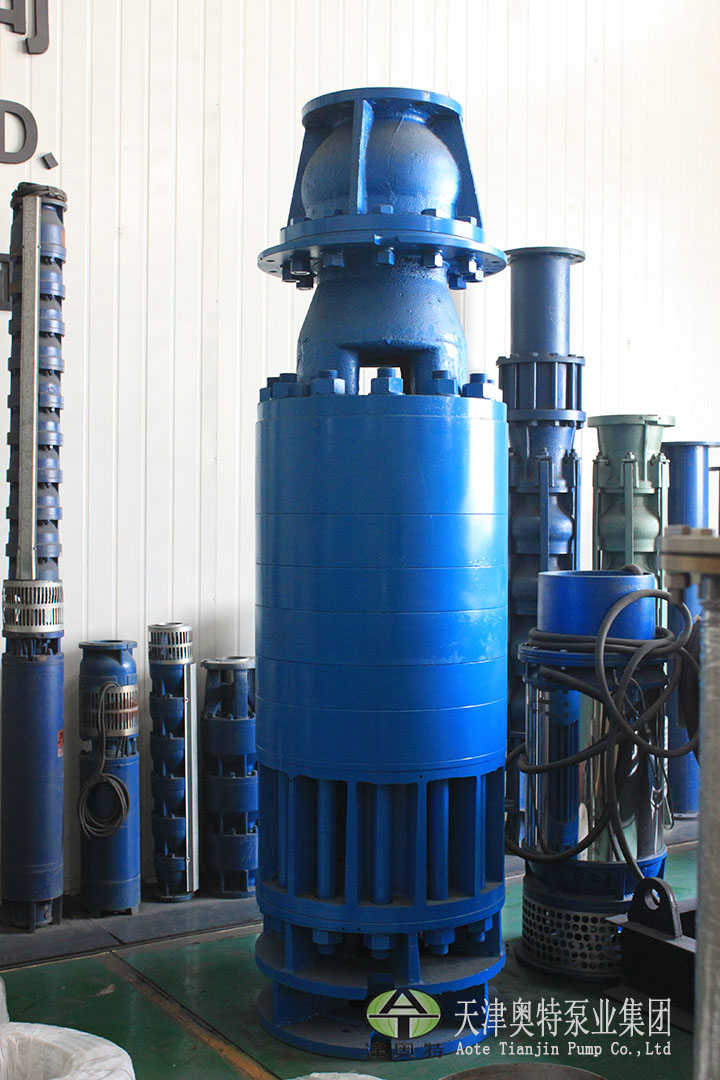

高揚程礦用潛水泵_自平衡排沙潛水泵_礦井排水專用潛水泵
雙吸式礦用潛水泵規格參數：
AT300、400、600、800、1000、1120SXQK系列礦用潛水泵，【流量:280-1450m³/h,揚程:100-1700m,電壓:660、1140、3K、6K、10KV】大型潛水電泵為機電一體化新型排水設備；無軸向力設計;高效節能;泵體粗短，單極揚程高;獨特的耐腐耐磨材質，特有的穩定性;得到客戶一直認可。
| 性能數據 | 流量范圍 | 280~1450m3/h |
| 揚程范圍 | 100-1700m | |
| 介質溫度 | < 95℃ | |
| 水質要求 | PH4-10；（特殊材料可滿足更高） | |
| 固體含量 | ≤8%；顆粒徑最大≤20mm。 | |
| 電機數據 | 功率范圍 | 140-4200KW |
| 電壓范圍 | 660V、3KV、6KV、10KV±5% | |
| 頻率范圍 | 50HZ或60HZ±1% | |
| 環境溫度 | ≤125℃ | |
| 電機級數 | 2極或4極 | |
| 材料應用 | 泵殼材質 | 高牌號鑄鐵,鑄鋼,不銹鋼,雙相鋼 |
| 葉輪,導葉 | 鑄鋼,銅合金,不銹鋼,雙相鋼 | |
| 軸,軸套 | 高鉻鋼,銅質合金,雙相鋼 | |
| 軸瓦材質 | 進口耐磨和潤滑性能優良材料 | |
| 密封形式 | 機械密封 |
結構特點：
AT-SXQKG型(高壓)和AT-SXQKD型(低壓)雙吸式大型礦用潛水泵結構：電機為充水密封式結構，與井用充水式潛水電機結構類似。
其中，高壓潛水電機的定子繞組采用聚氯乙烯絕緣高壓耐水絕緣導線或交聯聚乙烯絕緣尼龍護套高壓耐水絕緣導線制作，它們的最高使用溫度分別為65℃和90℃;低壓潛水電機的定子繞組采用的耐水絕緣導線與井用充水式潛水電機的定子繞組采用的材料相同。
耐水絕緣導線相互間的連接及耐水絕緣導線與引出電級之間的連接，采用丁基自粘性膠帶或性能接近的其他膠帶進行包扎，作為耐水主絕緣層;外面再用機械強度較高的塑料膠粘帶或塑料帶進行包扎，作為機械保護層。
水潤淆導軸承山石墨浸漬金屬材料制作的軸瓦和鍍鉻軸套或不銹剛淬硬軸套組成，軸瓦上的冷卻潤滑有一般為螺旋槽，水潤滑止推軸承結構為分塊調心式一股有16塊扇型軸瓦，每塊均可自動調整，使軸承滑動面形成楔型水膜。止推軸承材料為石墨浸漬金屬材料，配對材料為不銹鋼制作并淬硬的圓盤。上止推軸承結構為整體式。
雙吸大型礦用潛水泵有上、下兩個吸人口，兩組泵葉輪對稱分布，所產生的兩個軸向推力方向相反，正好相互平衡。這樣，電機下部的水潤滑止推軸承只需承受電動機轉子和水泵轉動部分的重酸，而不需承受水泵運行時所產生的軸向水推力，止推軸承所承受的軸向線荷大大減小，軸承運行條件好轉，磨損量減小，壽命延長，電泵運行的總體可靠性也相應得到提高，使用壽命延長。
