螺紋滾壓設備
設備功能：
本機器為測繪意大利設備并經過改進后開發的一種專用設備，設備專門用于滾壓軋制汽車尾氣處理裝置中的不銹鋼薄壁螺紋管零件。通過相同旋轉速度的滾壓頭在軸向不同速度的直線運動會聯動實現各種不同螺距的螺紋加工，對于直徑不同的不銹鋼管零件可以通過更換導套及彈簧夾頭來實現通用性，同時微調滾壓頭上滾輪的位置和角度可以實現不同工件螺紋深度和螺旋升角的要求。
本設備數控配置采用的是西門子系統，更換產品時程序無需再編寫僅簡單的進行數據輸入即可。本設備工作過程中為全自動、全封閉狀態，生產率很高非常適合汽車行業大規模、大批量的生產要求。
技術參數：
1. 工件加工的直徑范圍: 4 - 12mm
2. 工件的壁厚范圍: 0.2-0.6mm
3. 工件的螺距范圍: 3 – 15mm
4. 工件螺紋深度范圍: 0 - 1mm
5. 工件的長度范圍: 80 – 800mm
6. 主軸旋轉中心至機座底面高度: 1000mm
7. C軸伺服電機額定功率： 3.3KW
額定轉速： 3000r／min
額定扭矩： 10.5Nm
8. Y軸伺服電機額定功率： 0.82KW
額定轉速： 3000r／min
額定扭矩： 2.6Nm
9. Z軸伺服電機額定功率： 2.29KW
額定轉速： 3000r／min
額定扭矩： 7.3Nm
10. Z軸最大進給行程： 800mm
11. 機器的外形尺寸： 2610X950X1990mm
12. 機器的重量： 2500Kg
其他的介紹：

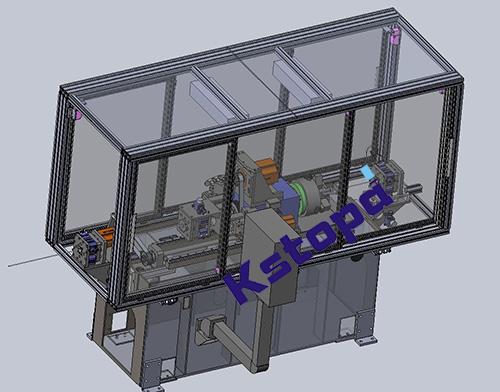

機器設計時從功能結構上共分為了六個主要部件：機身及Z軸進給部分、主軸箱及Y軸進給部分、主軸滾壓頭及C軸旋轉部分、固定夾持部分、安全防護罩部分、潤滑系統及氣動系統。
