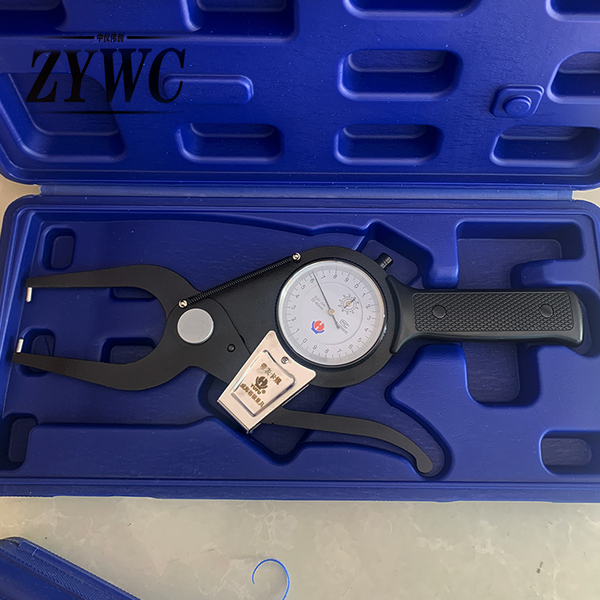

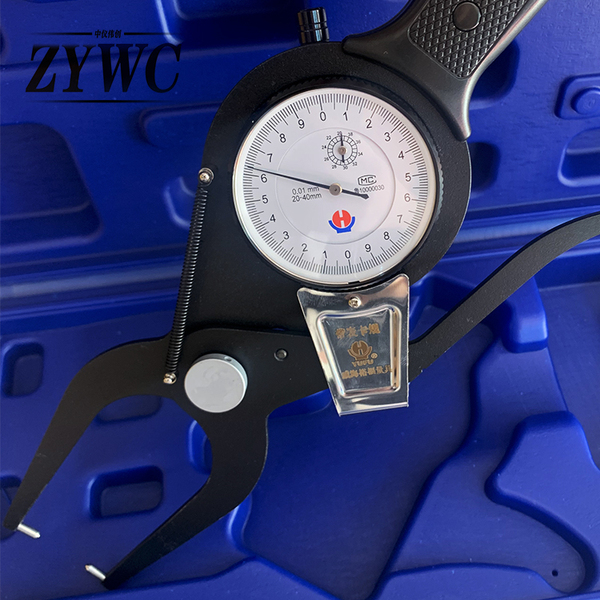

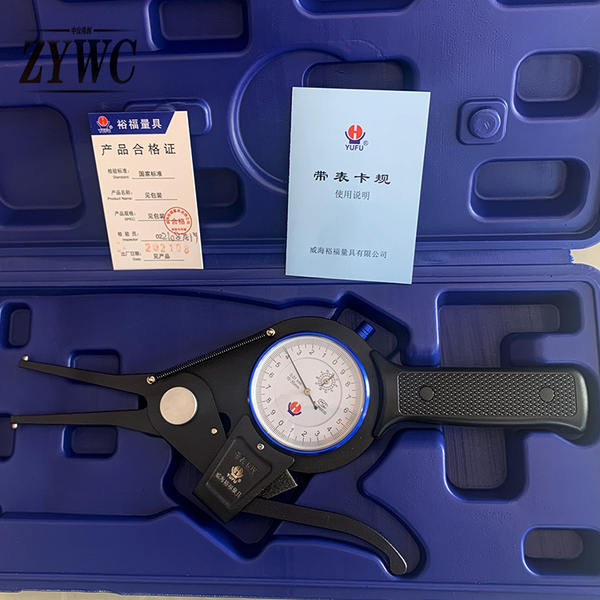

帶表卡規
*產品概述
帶表卡規是一種實用性較強的專用精密量具，用于測量內外徑、深孔溝槽直徑、板厚等尺寸及其偏差，檢測直觀，使用方便，是一般通用型量具所無法替代的檢測工具。
*技術參數
|
|
測量范圍（mm） |
分度值（mm） |
測量深度（mm） |
測頭尺寸（mm） |
|
帶 表 內 卡 規 |
15-35 |
0.01 |
50 |
￠3*3 |
|
35-55 |
0.01 |
80 |
￠3*6 |
|
|
55-75 |
0.01 |
80 |
￠3*8 |
|
|
75-95 |
0.01 |
100 |
￠3*8 |
|
|
95-115 |
0.01 |
140 |
￠3*10 |
|
|
115-135 |
0.01 |
140 |
￠3*10 |
|
|
135-155 |
0.01 |
180 |
￠3*10 |
|
|
帶 表 外 卡 規 |
0-20 |
0.01 |
60 |
￠3*6 |
|
20-40 |
0.01 |
60 |
￠3*8 |
|
|
40-60 |
0.01 |
55 |
￠3*8 |
|
|
60-80 |
0.01 |
55 |
￠3*8 |
|
|
80-100 |
0.01 |
55 |
￠3*8 |
|
|
100-120 |
0.01 |
95 |
￠3*8 |
|
|
120-140 |
0.01 |
95 |
￠3.2*10 |
|
|
140-160 |
0.01 |
95 |
￠3.2*10 |
|
|
160-180 |
0.01 |
95 |
￠3.2*10 |
|
|
180-200 |
0.01 |
95 |
￠3.2*10 |
|
分度值 |
0.01mm |
|
示值變動性 |
0.01mm |
|
示值誤差 |
≤0.04mm |
|
測力 |
2-4N |
*產品結構
表式卡規主要結構分別由百分表、弓形支架、拔叉、活動測量桿、可調測桿、鎖緊裝置、組合角度尺等組成。
*使用與保養
1、根據工件的被測尺寸，選用相應規格的帶表卡規，用外徑千分尺、環境或量塊附件校正零位。
2、測量時，應將帶表卡規兩側頭端放入工件被測部位，找出指針的轉折點，讀出偏離零位的讀數值，即為被測尺寸的偏差值。
3、指示表規體上的位置已按zui佳位置固定，絕不允許破壞原位置或拆卸指示表。
4、使用中請注意保持測頭測量面的清潔，以免產生測量誤差或影響正常使用。
*示值誤差的檢驗
1、帶表卡規的示值誤差是用千分尺或3級量塊與量塊夾子組成的內尺寸進行檢驗；帶表外卡規的示值誤差是用3級量塊組成的外尺寸進行檢驗。
2、該項檢驗至少在測量范圍內均布四個位置上進行河北中儀偉創儀器。
