產品詳情

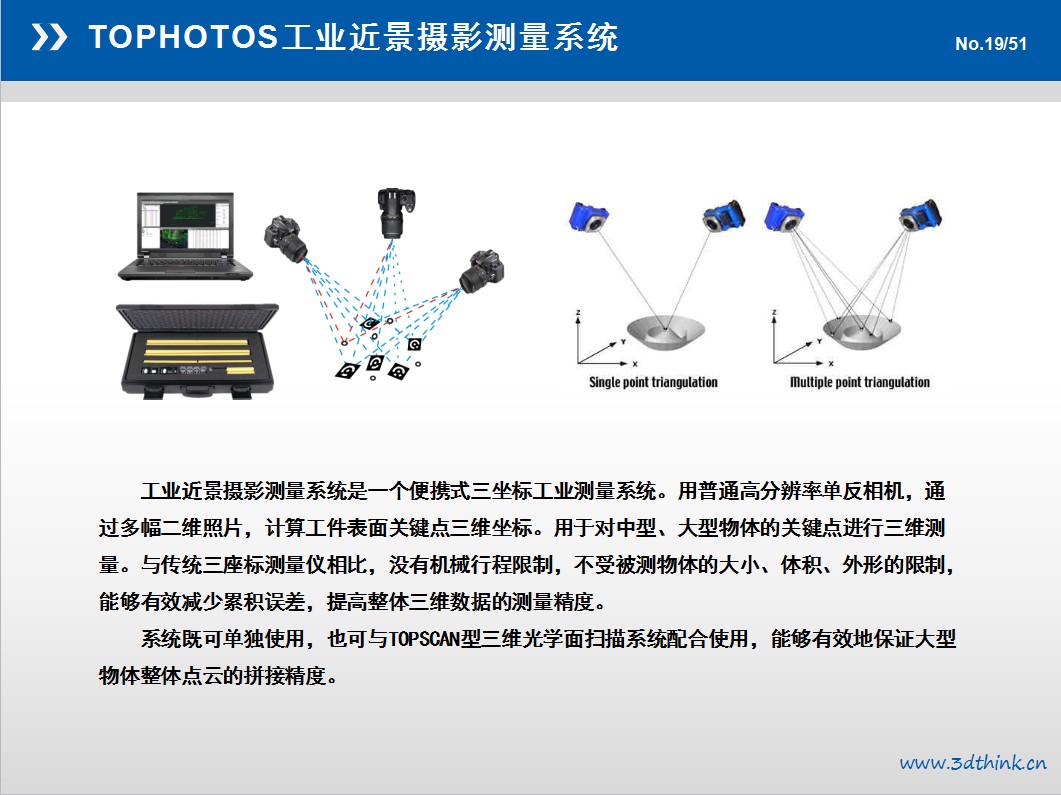

XTDP三維光學攝影測量系統，使用普通單反相機（非量測相機），通過多幅二維照片，基于工業近景攝影測量原理，重建工件表面關鍵點三維坐標。用于對中型、大型（幾米到幾十米）物體的關鍵點進行三維測量。與傳統三座標測量儀相比，沒有機械行程限制，不受被測物體的大小、體積、外形的限制，能夠有效減少累積誤差，提高整體三維數據的測量精度。可以代替傳統的激光跟蹤儀、關節臂、經緯儀等，而且沒有繁瑣的移站問題，方便大型工件測量。
系統主要由高性能單反相機、編碼標志點、非編碼標志點、標尺、計算機及檢測分析軟件等組成。

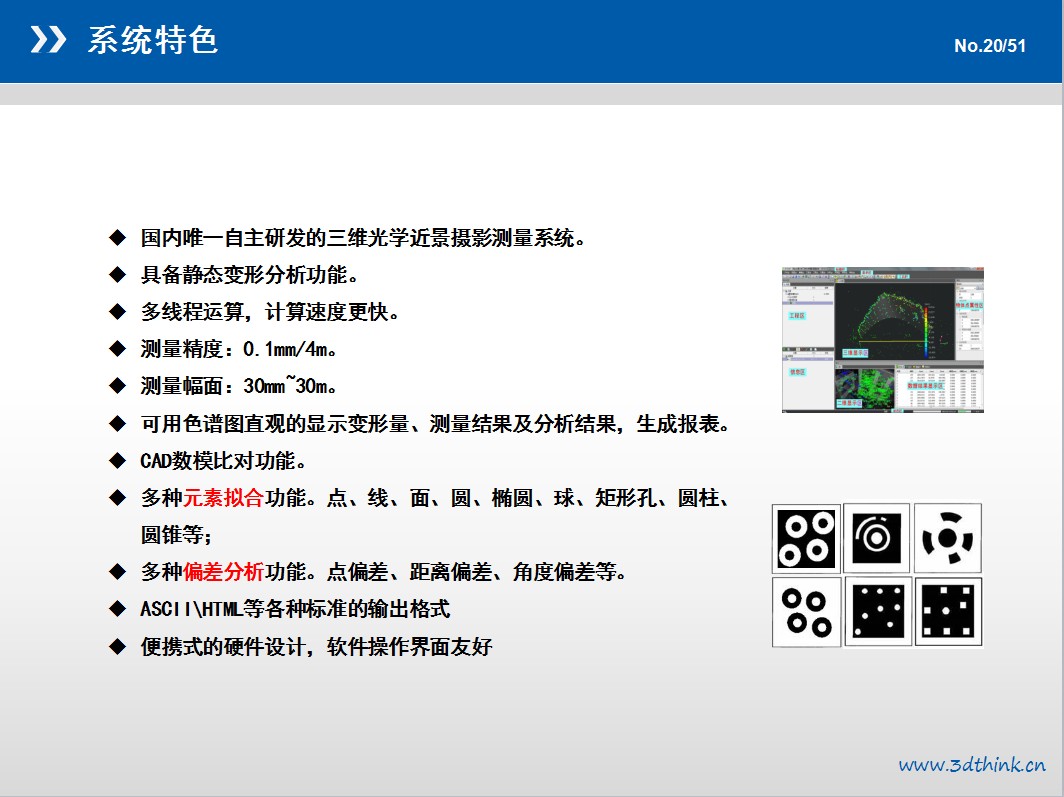

0.1 系統特色
l 國內最早首個自主研發的工業近景攝影測量系統
l 高精度的相機標定算法，適用于多種數碼相機
l 自主知識產權的核心算法，達到國際先進水平
l 測量范圍大：可測量0.3m~30m范圍的物體
l 測量精度高：最高精度可達±0.015mm/m
l 測量速度快：拍照方便快速，計算速度快，測量結果三維可視化
l 具備CAD數模對比模塊，可用于質量檢測
l 具備靜態變形測量模塊，可測量工件變形數據
l 操作方便：設備不需要事先校正，使用方便，對操作人員無特殊要求
l 適應性強：不受環境及測量范圍限制，可在車間或工業現場測量
l 便攜式設計：設備輕便，單人可攜帶外出開展測量工作
l 支持64位系統操作系統，可多線程、多工程運算，計算速度更快。

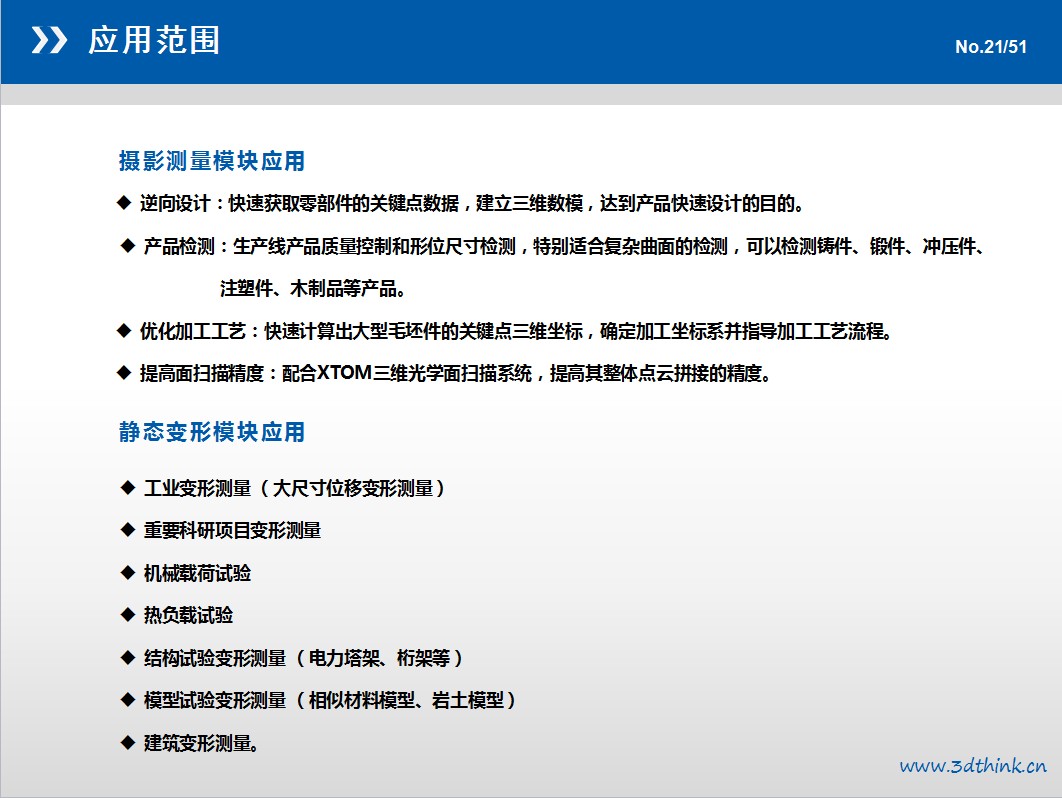

0.2 系統功能

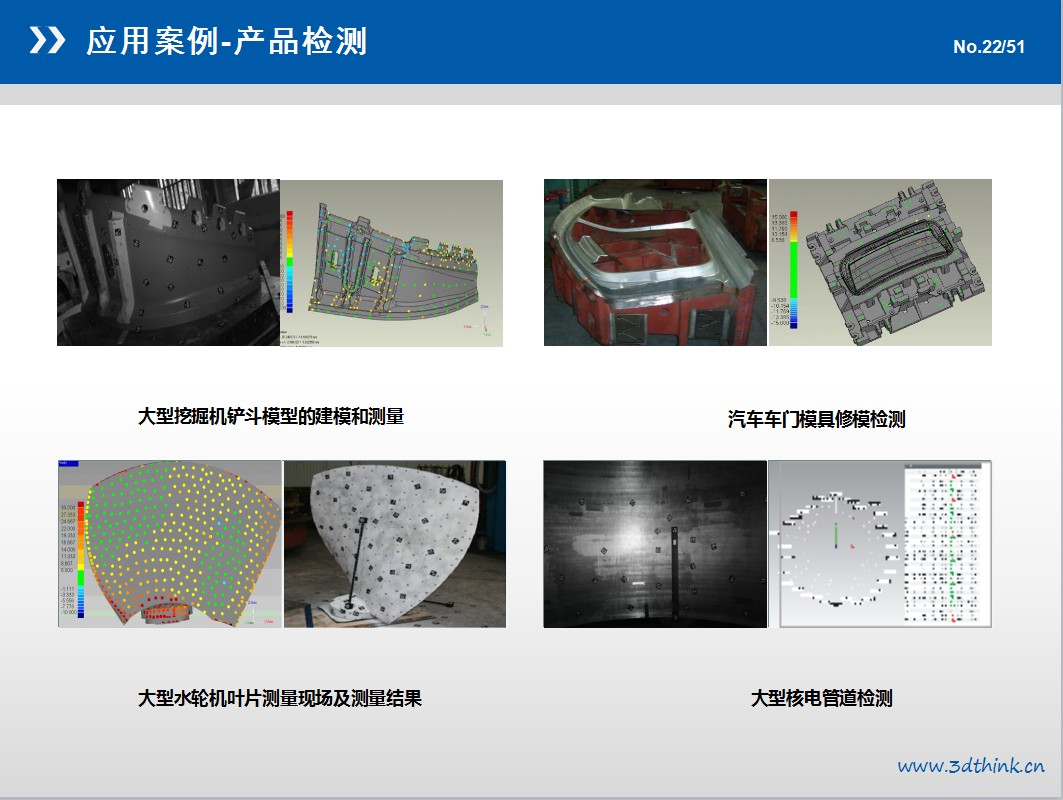

系統采用近景攝影測量技術，在被測物體上放置編碼點及非編碼點，通過單反相機圍繞被測物體拍攝多張被測物圖像，快速檢測被測物表面關鍵的三維坐標、三維位移數據，測量結果三維彩色顯示。系統功能主要包括基本測量功能、變形測量功能、數模對比功能、分析報告功能等。具體功能如下：
（1）基本測量功能：
（2）變形測量功能：
（3）數模對比功能：
（4）分析報告功能：
（5）擴展接口
0.3 技術指標
|
|
指標名稱 |
技術指標 |
|
1. |
核心技術 |
工業近景攝影測量 |
|
2. |
※測量結果 |
三維坐標、三維位移 |
|
3. |
測量幅面 |
支持幾十厘米到幾十米的測量幅面 |
|
4. |
測量相機 |
支持多種單反、工業相機圖像計算 |
|
5. |
※相機數目 |
支持單個相機或多個相機圖像同時計算，提高大型工件的測量效率 |
|
6. |
相機標定 |
軟件自標定，支持多種相機鏡頭畸變模型 |
|
7. |
測量精度 |
最高±0.015mm/m |
|
8. |
※標志點類型 |
支持10、12、15位編碼點，支持黑底白點、白底黑點，更多類型可定制 |
|
9. |

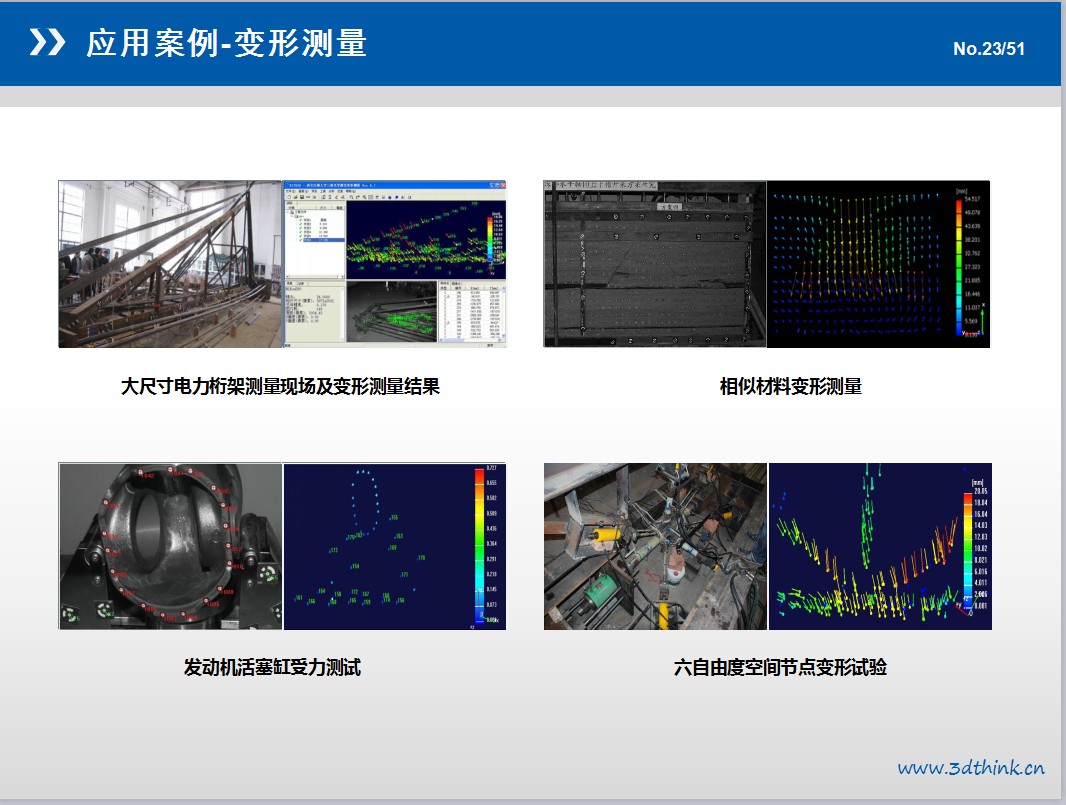

※靜態變形分析 |
通過多次測量不同變形狀態下的觀測標志點三維坐標，可以進行關鍵點三維變形偏差計算和色譜圖分析；位移測量結果在三維視圖中以射線和色譜形式繪制，真實表達三維點的變形與運動 |
|
10. |
※三維數模對比 |
可以對被測工件與CAD數模進行三維幾何形狀比對，快速方便地進行大型工件的產品外形質量的檢測支持stl，iges，step等多種數模文件格式，對比結果三維彩色顯示 |
|
11. |
※厚度補償功能 |
具備編碼點及非編碼點厚度自動補償功能 |
|
12. |
※坐標轉換功能 |
321轉換、參考點擬合、全局點轉換、矩陣轉換等多種坐標轉換功能 |
|
13. |
※元素創建功能 |
可以創建三維點、線、面、圓、槽孔、矩形孔、球、圓柱、圓錐等多種三維元素 |
|
14. |
※分析創建功能 |
可以創建點點距離、點線距離、點面距離、線線夾角、線面夾角、面面夾角等多種分析 |
|
15. |
※多核加速 |
多核CPU并行運算，提高系統解算速度 |
|
16. |
系統兼容性 |
兼容32位、64位系統 |
|
17. |
系統擴展接口 |
系統可單獨使用，也可配合XTOM型三維光學面掃描系統使用，提高大型工件的拼接精度 |
